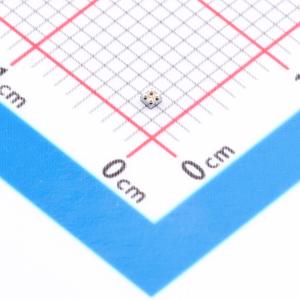

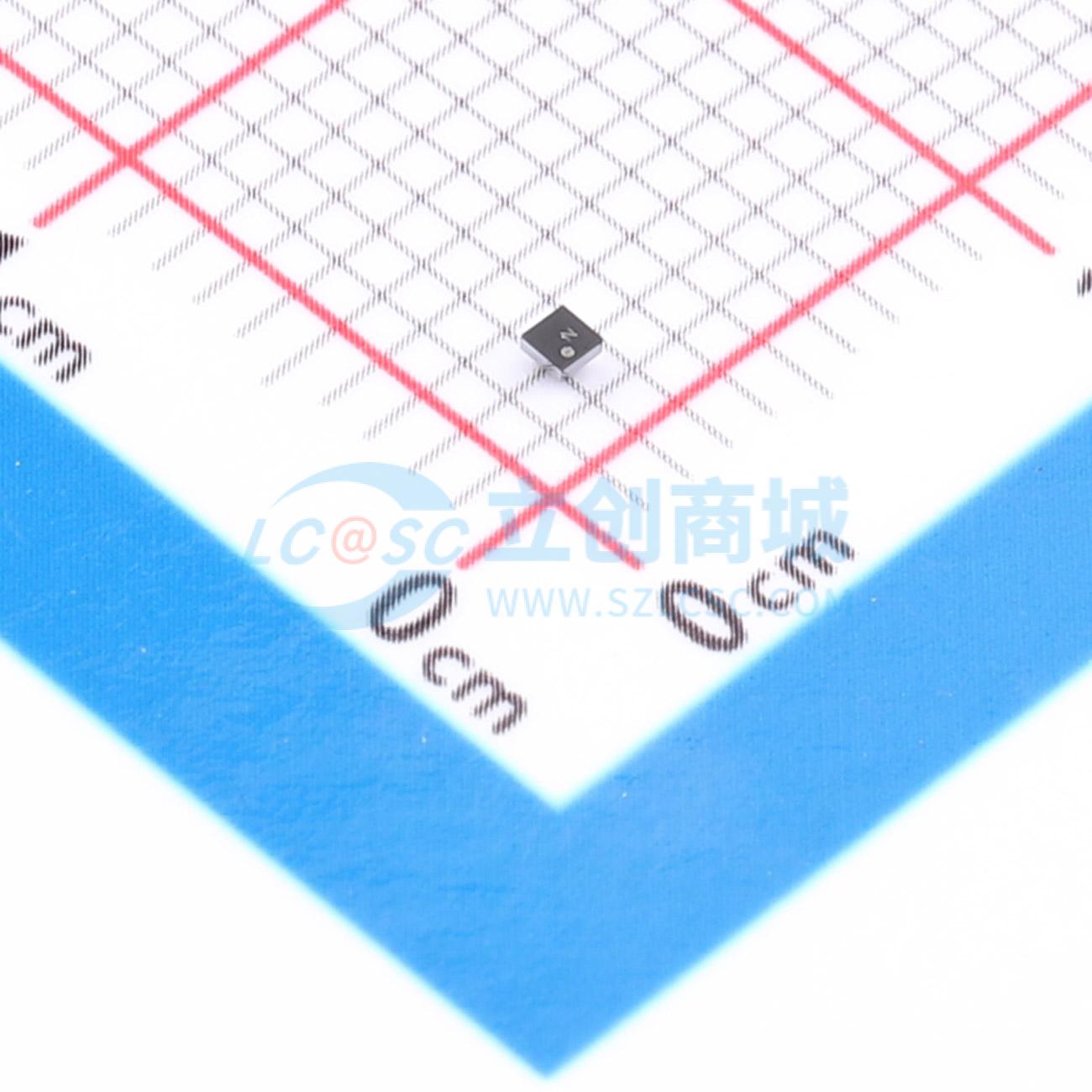

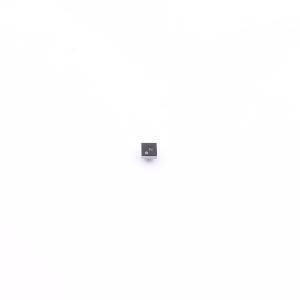

温馨提醒：图片仅供参考，商品以实物为准
LM20SITLX/NOPB
2.4V、10μA、SC70、DSBGA封装温度传感器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LM20 ±1.5°C 模拟输出温度传感器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM20SITLX/NOPB
- 商品编号
- C2866670
- 商品封装
- DSBGA-4
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 温度传感器 | |
| 检测温度 | -40℃~+125℃ | |
| 精度 | ±2.5℃ | |
| 工作电压 | 2.4V~5.5V | |
| 待机电流 | 10uA |
| 属性 | 参数值 | |
|---|---|---|
| 接口类型 | - | |
| 温度转换时间 | - | |
| 温度分辨率 | - | |
| 工作温度 | - | |
| 功能特性 | - |
商品概述
LM20是一款精度模拟输出CMOS集成电路温度传感器，工作温度范围为-55℃到130℃，电源工作范围为2.4V到5.5V，传输函数以线性为主，带有轻微可预测的抛物线曲率，按照抛物线传输函数标称时，30℃环境温度下精度为±1.5℃，温度误差线性增大，在温度范围极值处最大达到±2.5℃，温度范围受电源电压影响，电源电压为2.7V到5.5V时，温度范围极值为130℃和-55℃，电源电压降至2.4V时，低温极值变为-30℃，高温极值仍保持130℃，LM20静态电流小于10μA，因此静止空气中自发热小于0.02℃，固有低功耗特性使其可直接由多个逻辑门输出供电，不需要额外关断功能。
商品特性
- 额定工作温度范围为-55℃到130℃
- 提供SC70和DSBGA两种封装
- 具有可预测曲率误差
- 30℃温度下最大精度范围为±1.5℃到±4℃
- 130℃和-55℃温度下最大精度范围为±2.5℃到±5℃
- 电源电压工作范围为2.4V到5.5V
- 最大漏电流为10μA
- 典型非线性为±0.4
- 最大输出阻抗为160Ω
- 负载电流范围0μA < IL < 16μA时，最大负载调整率为2.5mV
- 静止空气中自发热小于0.02℃
- 固有低功耗，无需额外关断功能
应用领域
- 远程应用
- 蜂窝电话
- 计算机
- 电源模块
- 电池管理
- 传真机
- 打印机
- 暖通空调
- 磁盘驱动器
- 家用电器
