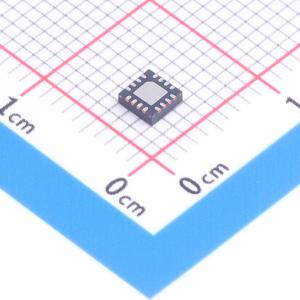

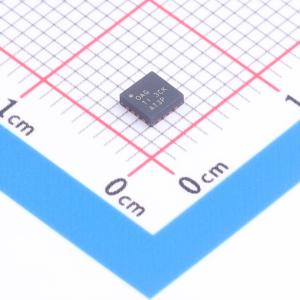

BQ76PL102RGTR
BQ76PL102RGTR
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- BQ76PL102 具有 PowerPump 电池平衡技术的 PowerLAN 双节锂离子电池监测器
- 品牌名称
- TI(德州仪器)
- 商品型号
- BQ76PL102RGTR
- 商品编号
- C2866695
- 商品封装
- VQFN-16-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.097克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 电池类型 | - |
| 属性 | 参数值 | |
|---|---|---|
| 电池节数 | 1~2 | |
| 工作温度 | -40℃~+85℃ |
商品概述
bq76PL102 PowerLAN双节电池监测器是完整可扩展电池管理系统的一部分，适用于多达12节锂离子可充电电池的电池组。bq76PL102可连接到串联电池组中的一到两节电池，对每节电池进行电压和温度监测，并通过PowerLAN通信网络报告这些参数。与bq78PL114主网关电池控制器配合使用时，bq76PL102可构成一个完整的电池监测和管理系统，适用于高节数电池应用。
按每节电池划分电池监测功能，可实现靠近电池进行连接和测量。与其他竞争解决方案相比，这能带来更高的精度和更好的管理效果。该方案还支持PowerPump电池均衡系统，这是一种主动均衡锂离子电池容量的技术，不会产生过多热量，也没有耗散均衡技术的局限性。
bq76PL102的PowerPump电池均衡技术采用电荷转移方法，不会将多余能量以热量形式耗散，而是根据需要动态地在电池之间转移能量。在电池的所有工作模式（充电、放电和静置）下都会进行均衡。PowerLAN系统中所有电池之间的均衡会自动协调。PowerPump均衡技术可延长电池的续航时间和使用寿命。
PowerLAN通信架构经过精心设计，可在恶劣的电磁干扰（EMI）/射频干扰（RFI）环境中提供可靠的通信，同时避免其他解决方案存在的高功耗、高元件数量和高成本问题。PowerLAN允许通过串联bq76PL102双节电池监测器轻松实现可扩展性。无需复杂的高压电池测量限制，即可轻松构建多达12节串联电池的高节数电池系统。
bq76PL102可与bq78PL114主网关电池控制器配合使用。
商品特性
- 监测多达两节电池的电压和温度，是适用于多达12节串联和一节或多节并联电池组的完整低成本解决方案的一部分（与bq78PL114配合使用时）
- 先进的PowerPump™均衡技术可均衡锂离子电池组中的电池，延长续航时间和电池使用寿命
- PowerPump™电池均衡功能可在所有工作条件下实现电池间的电荷转移，无浪费性电流耗散和相关热量积累
- 独特的PowerLAN™隔离通信技术允许同时测量串联电池组中所有单节电池的电压
- 低电流消耗：工作模式下<250 μA，待机模式下<35 μA，欠压关断模式下<1 μA
- 直接连接电池，无需电阻分压器
- 内置低压差线性稳压器（LDO）为支持电路供电
- 超小封装尺寸，3 mm × 3 mm
- 使用Δ-Σ模数转换器实现毫伏级测量分辨率
- 自校准时钟基准，与bq78PL114配合使用时无需晶体
应用领域
- 不间断电源（UPS）
- 便携式医疗和测试设备
- 电动自行车和轻度电动汽车电池组
- 5S及以上的多节串联电池组
