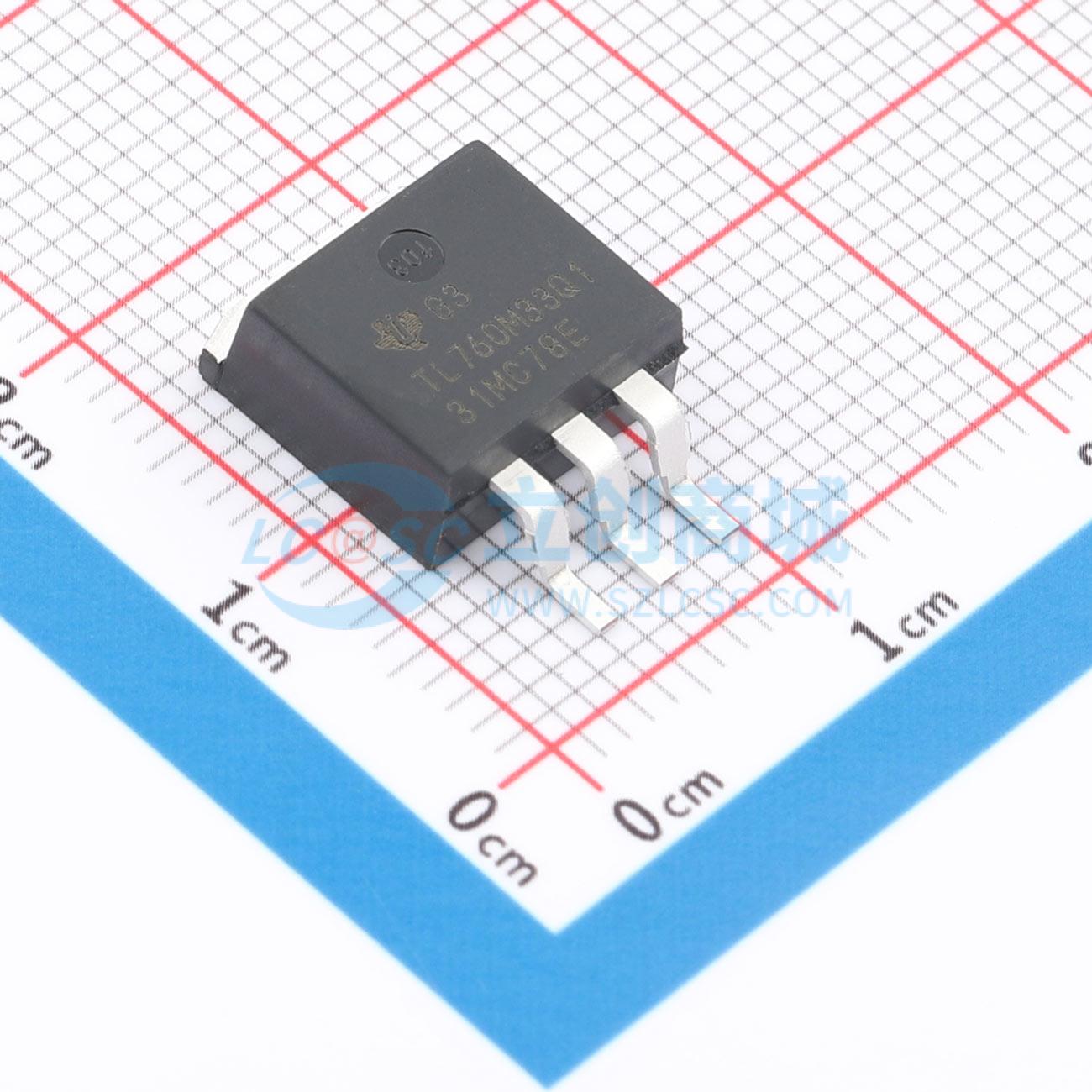

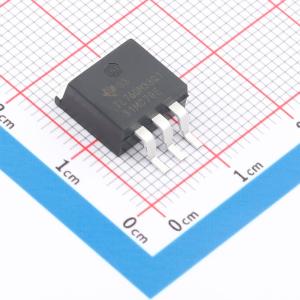

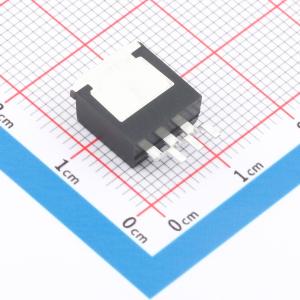

TL760M33QKTTRQ1

3.3V 500mA 26V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: TL760M33-Q1 汽车级 500mA、26V、高精度、低压降稳压器
品牌名称: TI(德州仪器)
商品型号: TL760M33QKTTRQ1
商品编号: C2866714
商品封装: TO-263-3
包装方式: 编带
商品毛重: 3.73克(g)

商品参数

商品概述

TL760M33-Q1低差压稳压器提供多种固定电压选项，最大连续输入电压为26 V。该稳压器采用pnp通路元件，能够输出500 mA电流，规定最大压降为500 mV，适合低压应用。此外，TL760M33-Q1稳压器在整个工作负载和温度范围内可实现±3%的输出精度。该稳压器还具备内置过流限制、热过载保护和过压保护功能。TL760M33-Q1在45 V的最大工作条件下具备抛负载保护能力。稳定性已针对典型汽车应用和低成本电容器进行了优化。TL760M是一款低压差稳压器，电容负载对稳压器的性能十分重要，因为它是控制环路的重要组成部分。电容值和等效串联电阻(ESR)都会影响控制环路，必须针对负载范围确定取值。

商品特性

符合汽车应用合格要求
整个负载和温度范围内输出电压变化为±3%
具备抛负载保护
500 mA输出下最大压降为500 mV
固定3.3 V输出
内置热过载保护
内置过压保护
经重大变更批准后，可支持客户特定配置控制

应用领域

低压应用
汽车应用

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出极性	正极
	工作电压	26V
	输出电压	3.3V
	输出电流	500mA
	电源纹波抑制比(PSRR)	62dB@(100Hz)

	属性	参数值
	压差	500mV@(500mA)
	静态电流(Iq)	15mA
	功能特性	输入过压保护；过流保护；热关断
	工作温度	-40℃~+150℃
	输出类型	固定
	输出通道数	1
