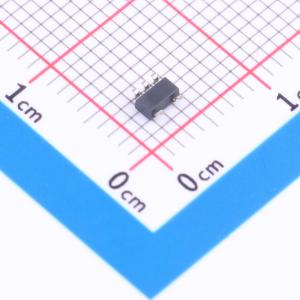

温馨提醒：图片仅供参考，商品以实物为准

TLV70231DBVT

具有使能功能的 300mA、高 PSRR、低 IQ、低压降稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TLV702 具有使能功能的 300mA、高 PSRR、低 IQ、低压降稳压器
品牌名称: TI(德州仪器)
商品型号: TLV70231DBVT
商品编号: C2866760
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.033克(g)

商品参数

商品概述

TLV702 系列低压降(LDO) 线性稳压器是具有出色线路和负载瞬态性能的低静态电流器件。这些LDO 专为功耗敏感型应用中节省电路板空间。高精度带隙与误差放大器可提供 2% 的总精度。低输出噪声、极高电源抑制比(PSRR) 和低压降电压使得这个器件成为广泛电池供电手持设备的理想选择。所有器件版本具有热关断和电流限值以保证安全。

此外，这些器件在有效输出电容只有 0.1 μF 时保持稳定。这一特性允许使用具有较高偏置电压和温度降额的成本效益型电容器。这些器件在不产生输出负载的情况下可调节至特定的精度。

TLV702P 系列还可提供有源下拉电路，用于对输出进行快速放电。

TLV702 系列LDO 线性稳压器采用SOT23 - 5 和 1.5mm×1.5mm WSON - 6 封装。

商品特性

极低压降：
- 在 I_OUT = 50mA 并且 V_OUT = 2.8V 时，为 37mV
- 在 I_OUT = 100mA 并且 V_OUT = 2.8V 时，为 75mV
- 在 I_OUT = 300mA，V_OUT = 2.8V 时，电压为 2200V
精度 2%
低 I_Q：35μA
可提供从 1.2V 至 4.8V 的固定输出电压组合
高电源抑制比(PSRR)：频率 1kHz 时为 68dB
可在采用 0.1 μF 的有效电容时保持稳定
热关断保护和过流保护
封装：5 引脚SOT - 23 封装和 1.5mm×1.5mm 6 引脚WSON 封装

应用领域

无线手持终端
智能手机
ZigBee 网络
Bluetooth 器件
锂离子电池供电手持设备产品
WLAN 和其他PC 附加卡

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	5.5V
	输出电压	3.1V
	输出电流	300mA
	电源纹波抑制比(PSRR)	68dB@(1kHz)
	压差	375mV@(300mA)

	属性	参数值
	静态电流(Iq)	35uA
	噪声	48uVrms
	特性	热关断；过流保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
