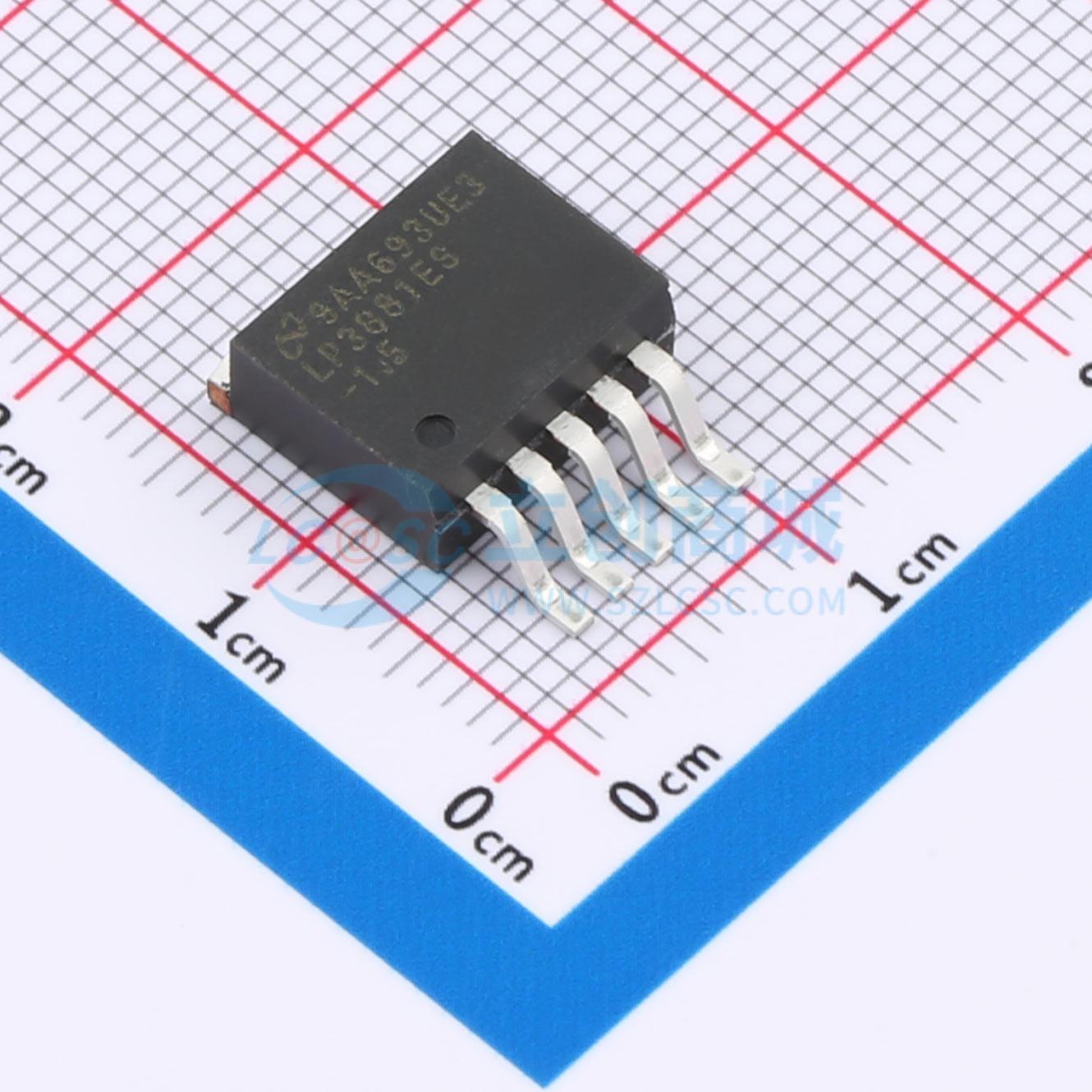

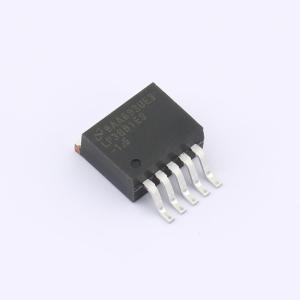

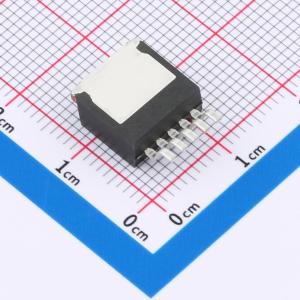

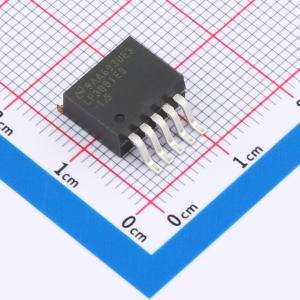

温馨提醒：图片仅供参考，商品以实物为准

LP3881ES-1.5/NOPB

具有使能功能的 800mA、低输入电压 (1.291V)、超低压降稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LP3881 具有使能功能的 800mA、低输入电压 (1.291V)、超低压降稳压器
品牌名称: TI(德州仪器)
商品型号: LP3881ES-1.5/NOPB
商品编号: C2866770
商品封装: TO-263-5
包装方式: 管装
商品毛重: 1.5克(g)

商品参数

商品概述

LP3881是一款高电流、快速响应的稳压器，能够在输入输出电压降最小的情况下保持输出电压稳定。该器件采用CMOS工艺制造，可在两种输入电压下工作：Vbias为N-MOS功率晶体管的栅极提供驱动电压，而Vin则是为负载供电的输入电压。使用外部偏置轨可使该器件在超低Vin电压下工作。与双极型稳压器不同，CMOS架构在任何输出负载电流下的静态电流都极低。采用N-MOS功率晶体管可实现宽带宽，同时只需最小的外部电容即可保持环路稳定。

这些器件的快速瞬态响应使其适用于为DSP、微控制器核心电压和开关模式电源后置稳压器供电。该器件提供TO-220、TO-263和SOIC-8封装。

压差：在负载电流为0.8A时，典型值为75mV。

接地引脚电流：满载时典型值为3mA。

关断电流：当S/D引脚为低电平时，典型值为60nA。

精密输出电压：室温精度为1.5%。

商品特性

超低压差（在0.8A时典型值为75mV）
低接地引脚电流
负载调整率为0.04%/A
关断时典型静态电流为60nA
输出精度为1.5%（25°C）
TO-220、TO-263和SOIC-8封装
过温/过流保护
结温范围为-40°C至±125°C

应用领域

DSP电源
服务器核心和I/O电源
PC扩展卡
机顶盒中的本地稳压器
微控制器电源
高效电源
开关模式电源后置稳压器

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	5.5V
	输出电压	1.5V
	输出电流	800mA
	电源纹波抑制比(PSRR)	80dB@(120Hz)
	压差	75mV@(800mA)

	属性	参数值
	静态电流(Iq)	3mA
	噪声	150uVrms
	特性	过流保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
