LM74CIMX-5/NOPB

带符号位的12bit温度传感器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: LM74 具有 SPI 接口的 ±1.25°C 温度传感器
品牌名称: TI(德州仪器)
商品型号: LM74CIMX-5/NOPB
商品编号: C2867635

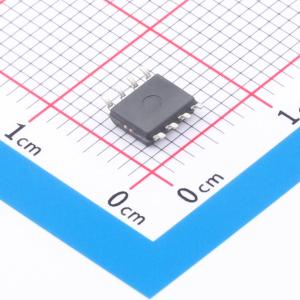

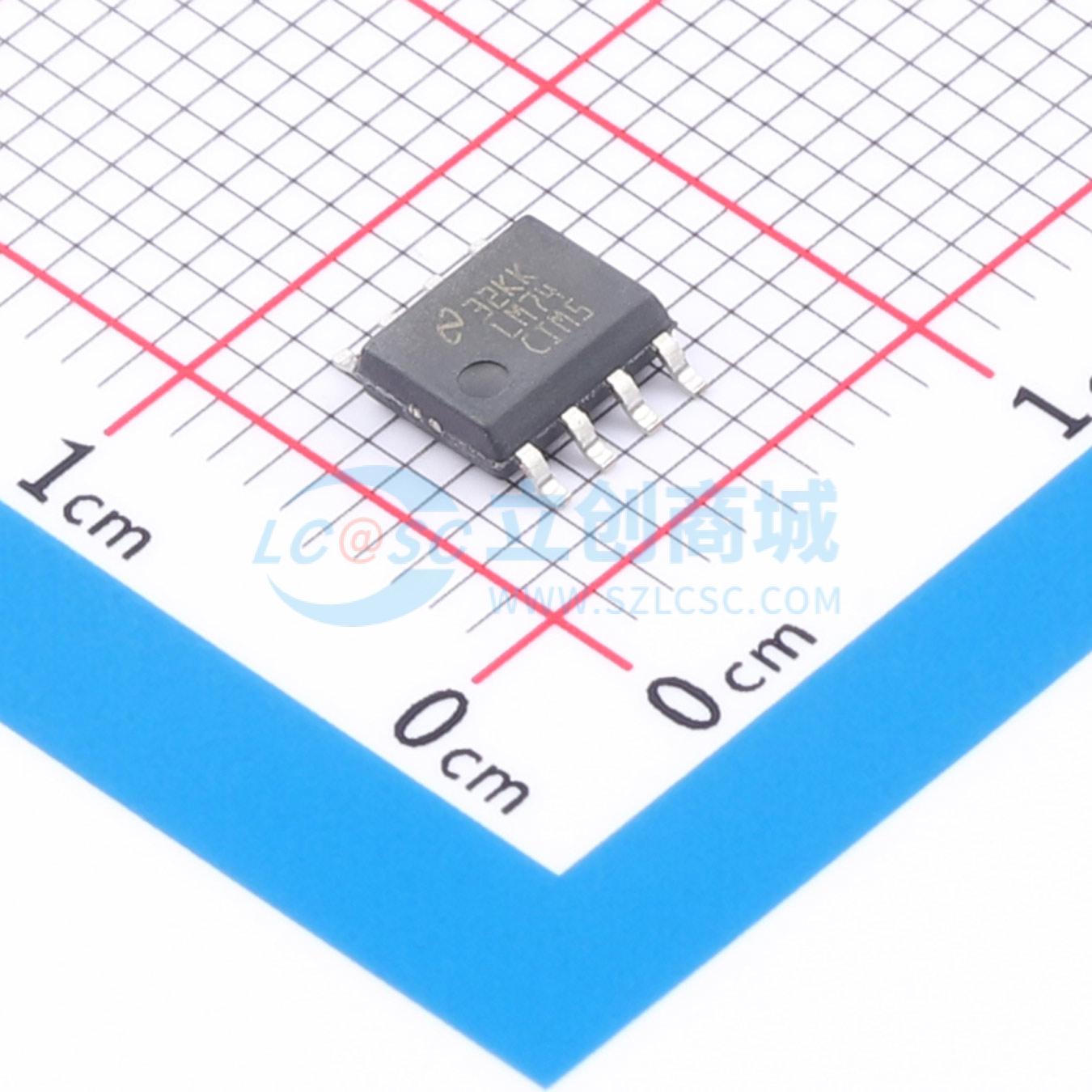

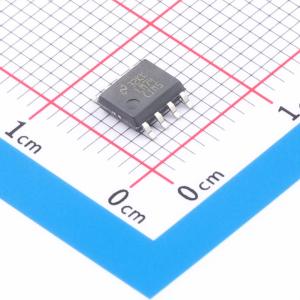

商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.175克(g)

商品参数

商品概述

LM74是一款带SPI和MICROWIRE兼容接口的温度传感器，内置Delta-Sigma模数转换器，主机可随时查询读取温度。产品工作温度范围为-55℃~+150℃，拥有12位加符号位的温度分辨率，每LSB对应0.0625℃；供电电压范围宽泛，部分型号支持2.65V到5.5V，整体适配3.0V到5.5V供电，低供电电流搭配简单接口可适配多种应用场景，提供SOIC封装以及5凸点DSBGA封装可选。关断模式可将功耗降低至10μA以下，适合对平均功耗要求严格的系统。

商品特性

温度分辨率为0.0625℃
具备关断模式，可在两次温度读取之间节省功耗
兼容SPI和MICROWIRE总线接口
5凸点DSBGA封装可节省安装空间，同时提供SOIC封装可选
供电范围支持3.0V单电压，或2.65V~5.5V宽范围供电
工作状态供电电流典型值265μA，最大值520μA，关断状态供电电流典型值3μA
-10℃~65℃温度范围内，最大温度精度为±1.25℃
-25℃~110℃温度范围内，最大温度精度为±2.1℃
-55℃~125℃温度范围内，最大温度精度为±3℃
内置有限的ESD保护

应用领域

系统热管理
个人计算机
磁盘驱动器
办公电子设备
电子测试设备
各类热管理与保护场景

	属性	参数值
	商品目录	温度传感器
	检测温度	-55℃~+150℃
	精度	±1.25℃
	工作电压	3V~5.5V
	待机电流	520uA

	属性	参数值
	接口类型	SPI
	温度转换时间	425ms
	温度分辨率	13bit
	工作温度	-
	功能特性	低功耗待机
