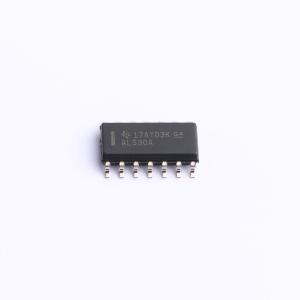

温馨提醒：图片仅供参考，商品以实物为准
SN74ALS30ADR
8输入正与非门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74ALS30A 单通道 8 输入、4.5V 至 5.5V 双极与非门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74ALS30ADR
- 商品编号
- C2866334
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.86克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 门电路数量 | 1 | |
| 工作电压 | 4.5V~5.5V | |
| 静态电流(Iq) | - | |
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 400uA | |
| 输入高电平(VIH) | 2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 800mV | |
| 输出高电平(VOH) | - | |
| 输出低电平(VOL) | 500mV | |
| 系列 | 74ALS系列 | |
| 传播延迟(tpd) | - | |
| 工作温度 | 0℃~+70℃ | |
| 每门输入数量 | 8 | |
| 功能特性 | - |
商品概述
该类器件为8输入正与非门，每个器件包含一个8输入正与非门，采用正逻辑实现布尔函数：Y = 非(A·B·C·D·E·F·G·H)，也可表示为Y = 非A + 非B + 非C + 非D + 非E + 非F + 非G，包含的型号有SN54ALS30A、SN54AS30、SN74ALS30A、SN74AS30。
商品特性
- 支持8输入正与非逻辑功能
- 提供J、DW、N、FK、DB多种封装类型可选
- SN54ALS30A推荐工作温度范围覆盖-55℃~125℃
- 所有典型参数的标准测试条件为VCC=5V，TA=25℃
