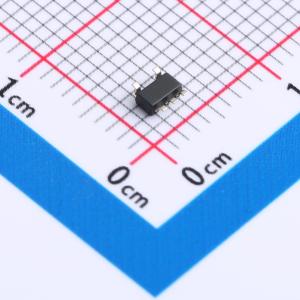

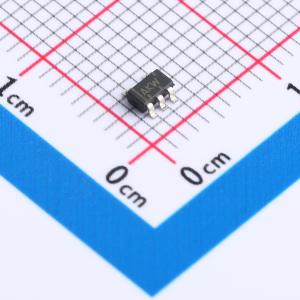

温馨提醒：图片仅供参考，商品以实物为准
THS4304DBVR
THS4304DBVR
- 描述
- THS4304 3GHz 低噪声宽带运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- THS4304DBVR
- 商品编号
- C2866342
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.31克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 1 | |
| 轨到轨 | - | |
| 增益带宽积(GBW) | 870MHz | |
| 输入失调电压(Vos) | 500uV | |
| 输入失调电压温漂(Vos TC) | 5uV/℃ | |
| 压摆率(SR) | 830V/us | |
| 输入偏置电流(Ib) | 7uA | |
| 输入失调电流(Ios) | 500nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 2.4nV/√Hz@1MHz | |
| 共模抑制比(CMRR) | 95dB | |
| 静态电流(Iq) | 18mA | |
| 输出电流 | 140mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源电压 | 2.7V~5V | |
| 双电源电压(Vee~Vcc) | -2.5V~-1.35V；1.35V~2.5V | |
| 功能特性 | - |
商品概述
THS4304是一款宽带电压反馈运算放大器，设计用于单5V电源供电的高速模拟信号处理链路，采用BiCom3硅锗工艺制造，无需像前代运算放大器那样使用±5V电源，采用传统电压反馈拓扑结构，提供多种封装规格。
商品特性
- 带宽3GHz，压摆率830V/μs
- 电压噪声2.4nV/√Hz
- 支持单电源供电，兼容5V、3V供电电压
- 静态电流18mA
- 采用传统电压反馈拓扑，具备平衡输入
- 具备低失调电压、低失调电流、低失调漂移
- 具备高共模抑制比和高电源抑制比
- 内置有限的ESD防护，存储或操作时需注意防止静电损坏MOS栅极
- 提供多种封装可选：8引脚MSOP封装、8引脚SOIC封装、节省空间的5引脚SOT-23封装
- 建议PCB散热设计将结温控制在125℃及以下，以保证性能和长期可靠性
- 最大额定值受硅工艺限制，应力超出额定值可能造成永久损坏，长期暴露在最大额定条件下会降低器件可靠性
应用领域
- 有源滤波器
- ADC驱动
- 超声领域
- 伽马相机
- 射频/电信领域
