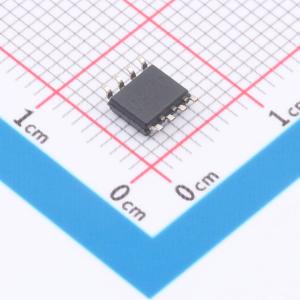

THS4011ID
290-MHz低失真高速放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- THS4011 290MHz 低失真电压反馈放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- THS4011ID
- 商品编号
- C2867209
- 商品封装
- SOIC-8
- 包装方式
- 盒装
- 商品毛重
- 0.175克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 1 | |
| 轨到轨 | - | |
| 增益带宽积(GBW) | 290MHz | |
| 输入失调电压(Vos) | 1mV | |
| 输入失调电压温漂(Vos TC) | 15uV/℃ | |
| 压摆率(SR) | 310V/us | |
| 输入偏置电流(Ib) | 2uA | |
| 输入失调电流(Ios) | 25nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 7.5nV/√Hz@10kHz | |
| 共模抑制比(CMRR) | 90dB | |
| 静态电流(Iq) | 7.8mA | |
| 输出电流 | 110mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源电压 | 9V~32V | |
| 双电源电压(Vee~Vcc) | 4.5V~16V；-16V~-4.5V | |
| 功能特性 | 内置补偿 |
商品概述
THS4011、THS4012是高速单通道/双通道电压反馈放大器，可适配多种应用场景，具备良好的交流性能，每通道仅消耗7.8mA电源电流。
商品特性
- 带宽290MHz（G=1，-3dB），压摆率310V/μs，0.1%精度建立时间37ns
- 1MHz频率、150Ω负载条件下总谐波失真为-80dBc，失真度低
- 典型输出电流驱动能力为110mA，电压噪声为7.5nV/√Hz
- 视频性能参数：G=1时0.1dB带宽为70MHz，差分增益误差0.006%，差分相位误差0.01°
- 电源电压范围为±5V 至 ±15V
- 提供标准SOIC、MSOP PowerPAD、JG、FK多种封装可选
- 内置有限ESD保护
- 不同后缀型号工作温度范围不同：C后缀为0℃ 至 70℃，I后缀为-40℃ 至 85℃，M后缀为-55℃ 至 125℃
- JEDEC高K测试PCB条件下，热阻θJA为95℃/W，25℃环境下功率等级为1.32W
应用领域
- 视频信号处理
- 需要低失真高速信号放大的各类场景
