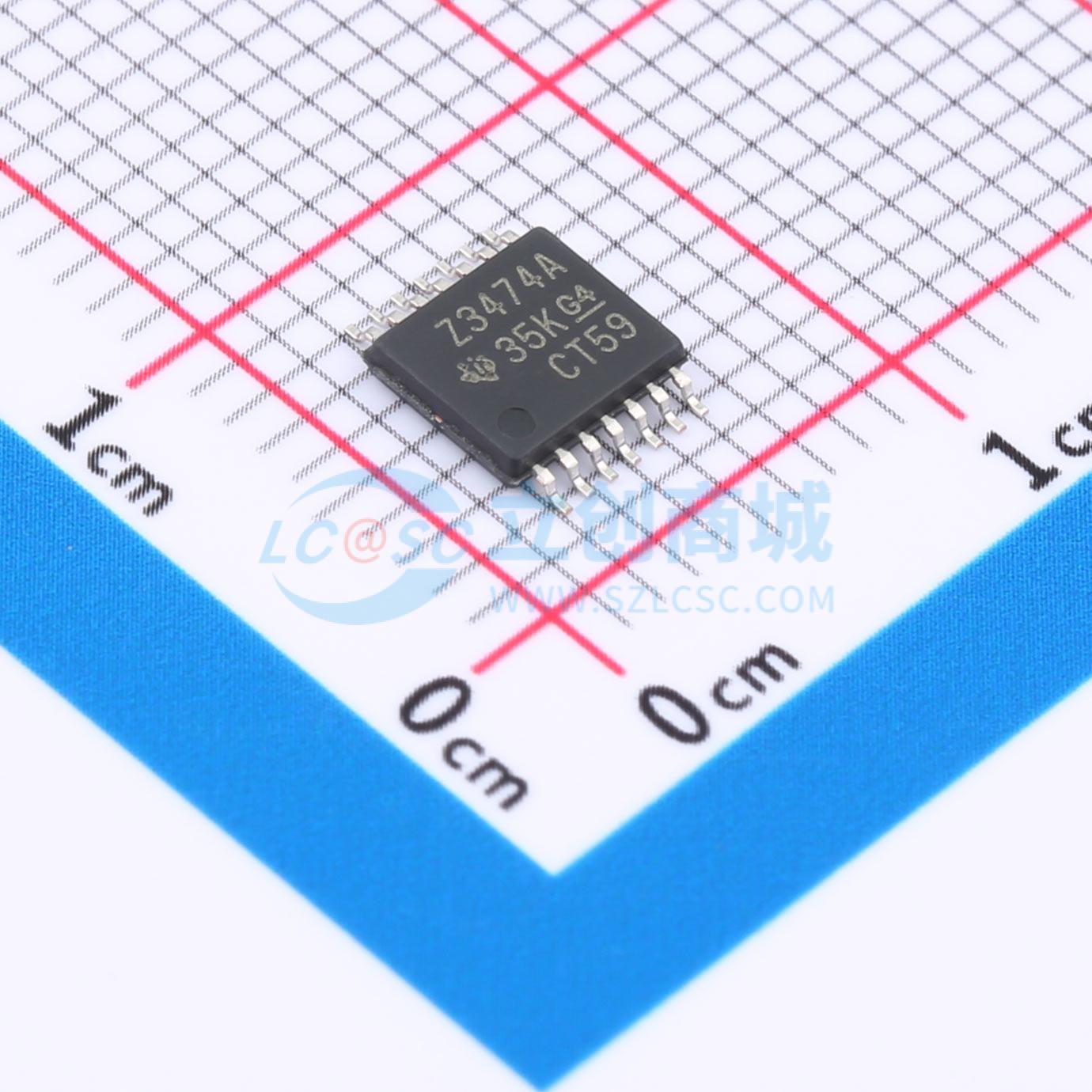

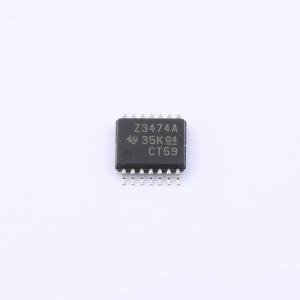

TL3474AIPWR
高转换速率单电源运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- TL3474A 四路、36V、4MHz、10V/μs 压摆率、3mV 失调电压、输入接近 V- 运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TL3474AIPWR
- 商品编号
- C2866924
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.098克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 4 | |
| 轨到轨 | - | |
| 增益带宽积(GBW) | 4MHz | |
| 输入失调电压(Vos) | 3mV | |
| 输入失调电压温漂(Vos TC) | 10uV/℃ | |
| 压摆率(SR) | 13V/us | |
| 输入偏置电流(Ib) | 500nA | |
| 输入失调电流(Ios) | 75nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 49nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 97dB | |
| 静态电流(Iq) | 4.5mA | |
| 输出电流 | 34mA | |
| 工作温度 | -40℃~+105℃ | |
| 单电源电压 | 4V~36V | |
| 双电源电压(Vee~Vcc) | -15V~15V | |
| 功能特性 | - |
商品概述
TL3474、TL3474A为运算放大器，采用双极性制造工艺，不使用JFET器件技术即可实现对应性能，可替代MC34074/A和MC33074/A运算放大器，可采用双电源供电，尤其适合单电源工作。
商品特性
- A级产品最大输入失调电压为3mV
- 增益带宽积为4MHz
- 压摆率为13V/μs
- 建立速度快，达到0.1精度仅需1.1μs
- 支持宽范围单电源工作，供电电压范围为4V至36V
- 输入共模电压范围包含地电位
- 总谐波失真低，为0.02
- 具备大电容驱动能力，可驱动10000pF电容
- 具备输出短路保护功能
- 采用达林顿晶体管输入级，输入电阻高，输入失调电压低，增益高
- 全NPN输出级，无死区交越失真，输出电压摆幅大
- 具备优异的相位裕度和增益裕度，开环高频输出阻抗低，交流频率响应源漏对称
- 最大供电电压范围为-18V至+18V，差分输入电压范围为±36V，单输入电流范围为±1mA，输出电流范围为±80mA
- 25℃及以下环境下，短路电流持续时间无限制
- 不同封装热阻抗参数：D封装86℃/W，N封装80℃/W，PW封装113℃/W
- 最高工作结温为150℃，存储温度范围为-65℃至150℃
- 工作温度范围：TL3474C、TL3474AC为0℃至70℃，TL3474I、TL3474AI为-40℃至105℃
