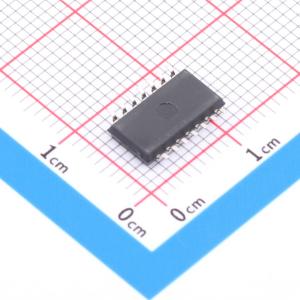

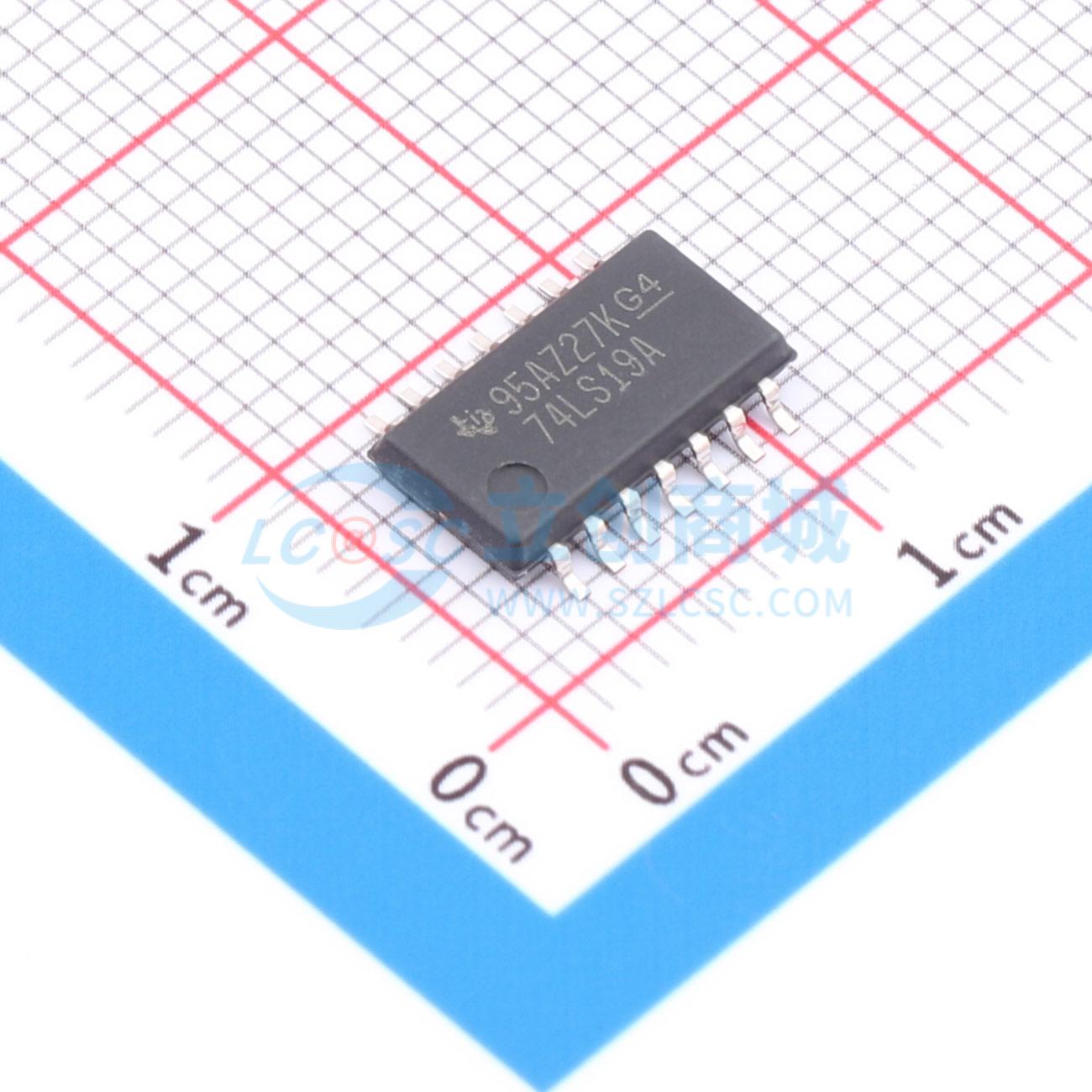

SN74LS19ANSR
施密特触发正与非门和图腾柱输出反相器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74LS19A 具有施密特触发输入的 6 通道、4.75V 至 5.25V 双极反相器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LS19ANSR
- 商品编号
- C2866119
- 商品封装
- SOIC-14-208mil
- 包装方式
- 编带
- 商品毛重
- 0.68克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 门电路数量 | 6 | |
| 工作电压 | 4.75V~5.25V | |
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 400uA | |
| 输出高电平(VOH) | 3.4V；2.7V |
| 属性 | 参数值 | |
|---|---|---|
| 输出低电平(VOL) | 350mV；400mV；250mV；500mV | |
| 系列 | 74LS | |
| 传播延迟(tpd) | 30ns@5V,15pF | |
| 工作温度 | 0℃~+70℃ | |
| 每门输入数量 | 1 | |
| 输入类型 | 施密特触发器 | |
| 输出类型 | - |
商品概述
每个电路用作与非门或反相器，由于具有施密特作用，对于正向变化信号和负向变化信号具有不同的输入阈值电平VT+和VT-。两个阈值电平的差值（VT+ - VT-）即为迟滞电压，典型值为800毫伏。这些电路经过温度补偿，即使输入斜率最慢的斜坡信号也可触发，并且仍能输出干净、无抖动的输出信号。
商品特性
- 改进的线路接收特性
- P-N-P输入可降低系统负载
- 出色的抗干扰性，典型迟滞电压为0.8 V
