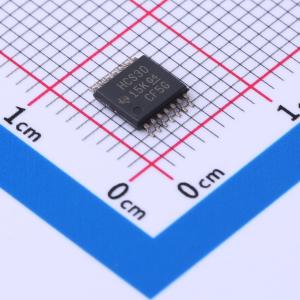

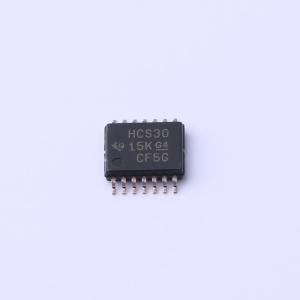

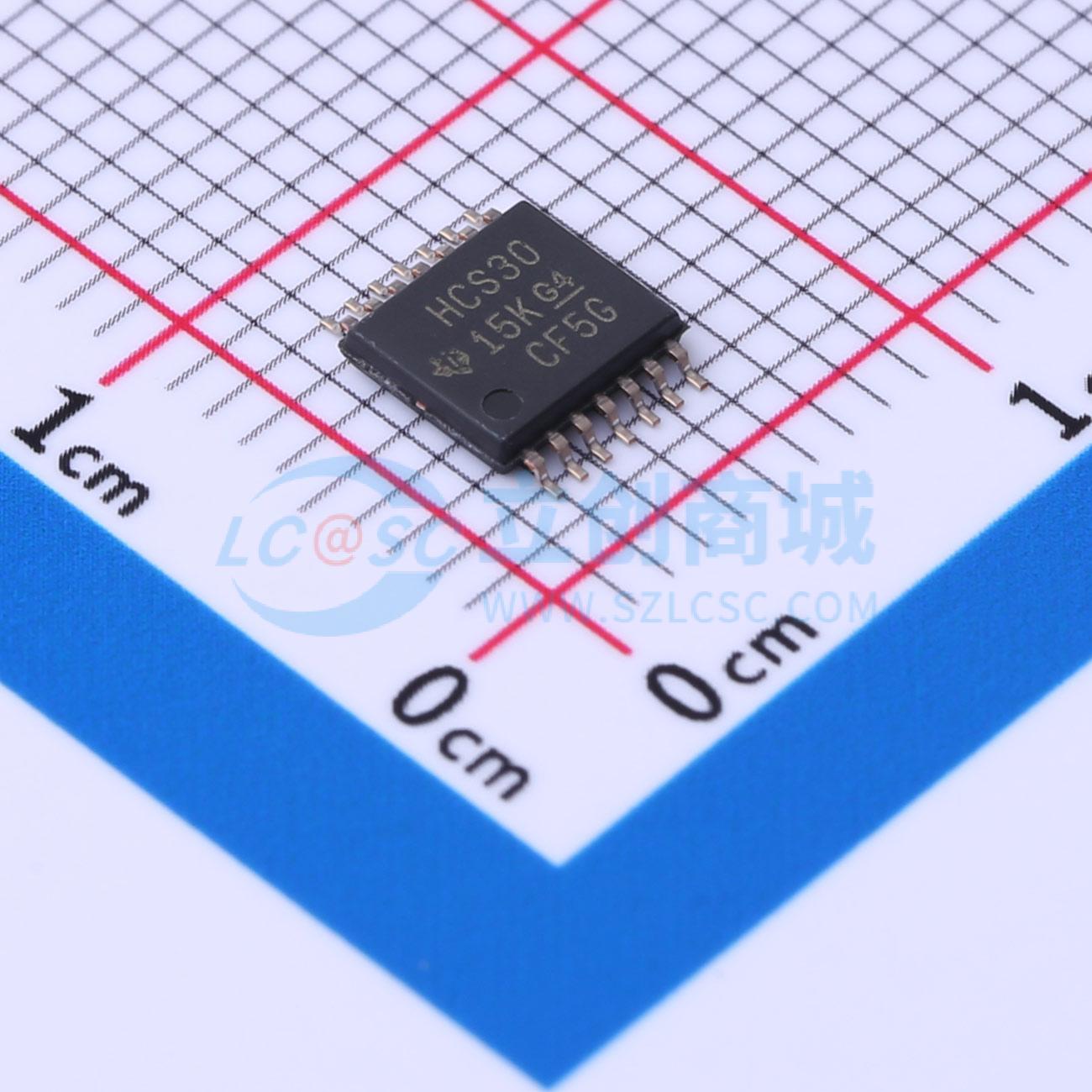

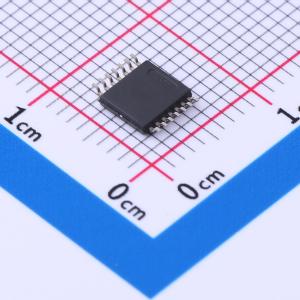

SN74HCS30PWR
带施密特触发器输入的单8输入与非门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74HCS30 具有施密特触发器输入的 8 输入与非门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74HCS30PWR
- 商品编号
- C2866168
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.3克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 门电路数量 | 1 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 2uA | |
| 灌电流(IOL) | 7.8mA | |
| 拉电流(IOH) | 7.8mA | |
| 输入高电平(VIH) | 1.5V~4.2V | |
| 输入低电平(VIL) | 1V~3V |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 4V~4.3V；5.4V~5.75V | |
| 输出低电平(VOL) | 220mV~330mV；180mV~300mV；2mV~100mV | |
| 系列 | 74HCS系列 | |
| 传播延迟(tpd) | 27ns@6V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 8 | |
| 功能特性 | - | |
| 输入类型 | 施密特触发器 | |
| 输出类型 | 推挽式 |
商品概述
SN74HCS30是带有施密特触发输入的单路8输入与非门，该器件包含一个独立的带施密特触发输入的8输入与非门，每个门在正逻辑下执行布尔函数Y = 非(A×B×C×D×E×F×G)。
商品特性
- 宽工作电压范围：2V~6V
- 施密特触发输入可适配缓慢或带噪声的输入信号
- 低功耗
- 典型电源电流I_CC为100nA
- 典型输入漏电流为±100nA
- 5V电压下输出驱动能力为±7.8mA
- 扩展环境工作温度范围：-40℃~+125℃
应用领域
- 报警/防篡改检测电路
- S-R锁存器
