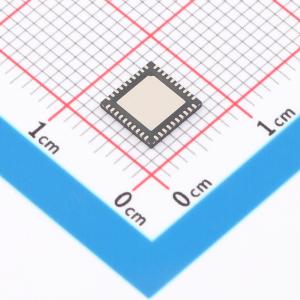

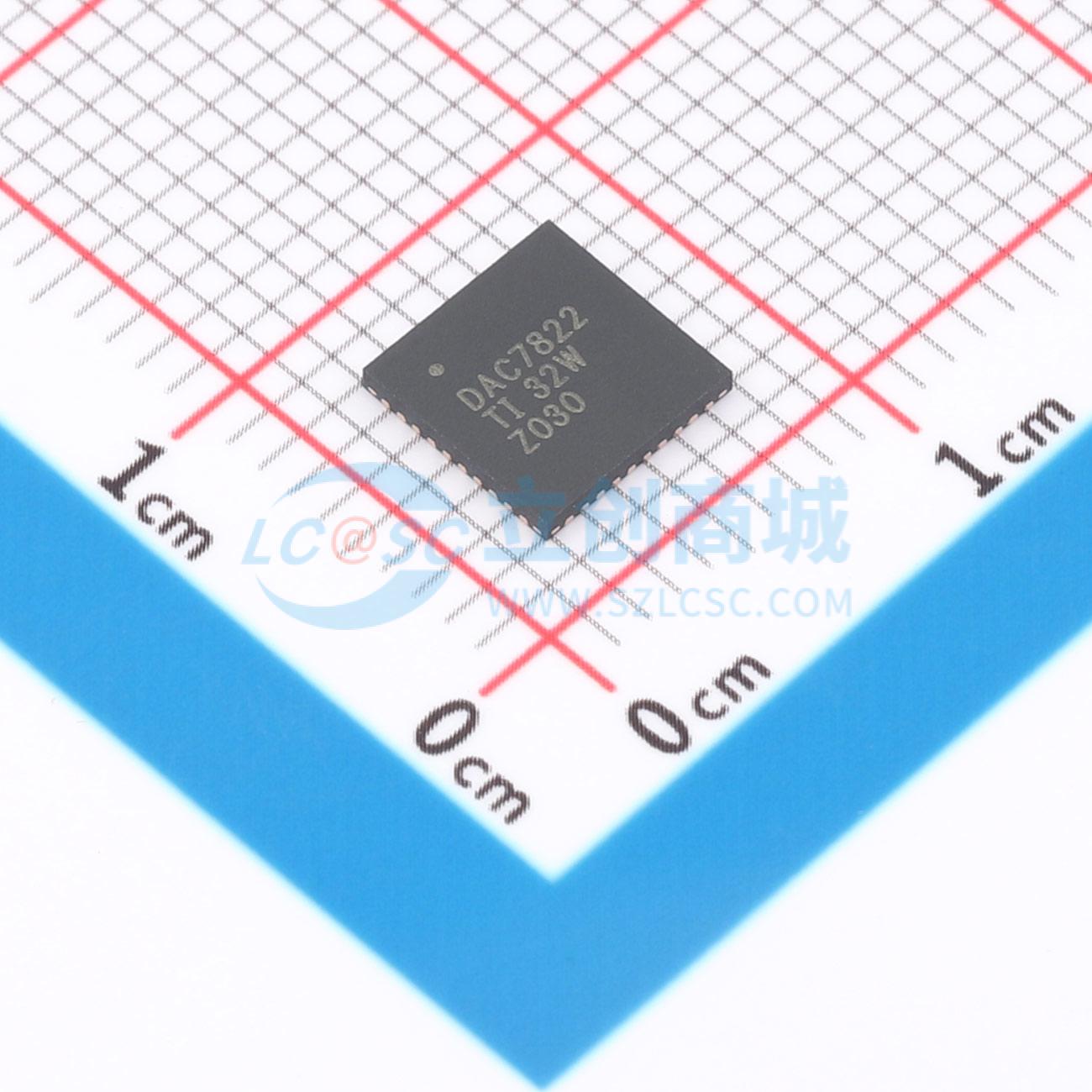

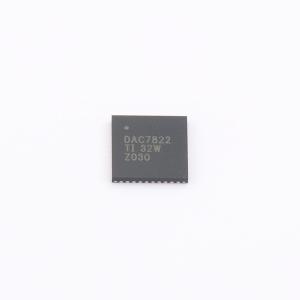

温馨提醒：图片仅供参考，商品以实物为准
DAC7822IRTAR
双通道12bit并行输入乘法数模转换器
- 描述
- 双通道12位电流输出数模转换器，支持2.5V到5.5V供电，快速并行，10MHz乘法带宽，扩展温度范围-40℃到+125℃。
- 品牌名称
- TI(德州仪器)
- 商品型号
- DAC7822IRTAR
- 商品编号
- C2866170
- 商品封装
- WQFN-40-EP(6x6)
- 包装方式
- 编带
- 商品毛重
- 0.435292克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数模转换芯片DAC | |
| 分辨率 | 12位 | |
| 通道数 | 2 | |
| 接口类型 | 并行 | |
| 工作电压 | 2.5V~5.5V | |
| 稳定时间 | 17ns | |
| 输出类型 | - |
| 属性 | 参数值 | |
|---|---|---|
| 积分非线性 | 1LSB | |
| 工作温度 | -40℃~+125℃ | |
| 上电复位 | 内置 | |
| 基准电压源 | 外置 | |
| 数据速率 | 20.4MHz | |
| 静态电流 | 5uA |
商品概述
DAC7822 是一款双路、CMOS、12 位电流输出数模转换器（DAC）。该器件的电源电压范围为 2.5V 至 5.5V，适用于电池供电及其他众多应用场景。 DAC7822 采用快速并行接口。数据回读功能允许用户通过 DB 引脚读取 DAC 寄存器的内容。上电时，内部寄存器和锁存器会被清零，DAC 输出为零刻度。 DAC7822 具备出色的四象限乘法特性，大信号乘法带宽达 10MHz。施加的外部参考输入电压（V_REF）决定了满量程输出电流。集成的反馈电阻（R_FB）与外部电流 - 电压精密放大器配合使用时，可实现温度跟踪和满量程电压输出。DAC7822 还包含四象限乘法和其他配置模式所需的电阻。 DAC7822 采用 40 引脚 QFN 封装。
商品特性
- ±1LSB 积分非线性
- 2.5V 至 5.5V 电源供电
- 快速并行接口：17ns 写周期
- 20.4MSPS 更新速率
- 10MHz 乘法带宽
- ±15μA 参考输入
- 扩展温度范围：-40℃ 至 +125℃
- 40 引脚 QFN 封装
- 12 位单调特性
- 四象限乘法
- 带欠压检测的上电复位
- 回读功能
- 行业标准引脚配置
- 与 AD5405 引脚兼容
应用领域
- 便携式电池供电仪器
- 波形发生器
- 模拟信号处理
- 可编程放大器和衰减器
- 数字控制校准
- 可编程滤波器和振荡器
- 超声设备
