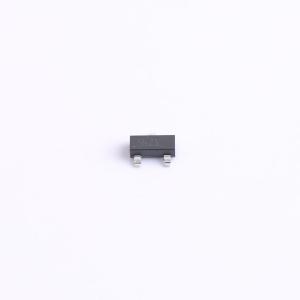

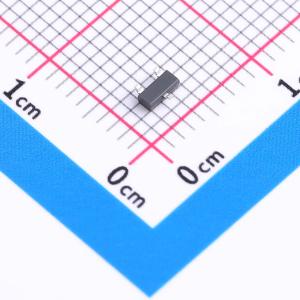

温馨提醒：图片仅供参考，商品以实物为准

DRV5056Z1QDBZR

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DRV5056 具有模拟输出的比例式单极线性霍尔效应传感器
品牌名称: TI(德州仪器)
商品型号: DRV5056Z1QDBZR
商品编号: C2866179
商品封装: SOT-23
包装方式: 编带
商品毛重: 0.044233克(g)

商品参数

商品概述

DRV5056 器件是一款线性霍尔效应传感器，可按比例响应南磁极磁通量密度。该器件可用于进行精确的位置检测，应用范围广泛。此模拟输出配备特色的单极磁响应，无磁场时可驱动0.6V 的电压，存在南磁极时电压会升高。对于感应一个磁极的应用，此响应可以最大限度提高输出动态范围。4 种灵敏度选项可以基于所需的感应范围进一步最大限度提高输出摆幅。该器件由3.3V 或5V 电源供电。它可检测垂直于封装顶部的磁通量，两个封装选项提供不同的检测方向。该器件使用比例式架构，当外部模数转换器(ADC) 使用相同的 VCC 进行参考时，可以最大限度减小 VCC 容差产生的误差。此外，该器件还具有磁体温度补偿功能，可以抵消磁体漂移，在宽温度范围内实现线性性能。 A1 至A4 选项支持 -40℃ 至 +125℃ 的温度范围。A6 版本支持 0℃ 至 85℃ 的温度范围。

商品特性

单极线性霍尔效应传感器
由3.3V 和5V 电源供电
具有0.6V 静态失调电压的模拟输出：可最大限度地提高电压摆幅以实现高精度
磁性灵敏度选项（ΔVCC = 5V 时）：A1：200mV/mT ，20mT 范围；A2：100mV/mT ，39mT 范围；A3：50mV/mT ，79mT 范围；A4：25mV/mT ，158mT 范围；A6：100mV/mT ，39mT 范围
20kHz 快速检测带宽
低噪声输出，具有±1mA 的驱动能力
磁体温度漂移补偿
行业标准封装：表面贴装SOT - 23穿孔TO - 92

应用领域

精确位置检测
工业自动化和机器人
家用电器
游戏手柄、踏板、键盘、触发器
高度找平、倾斜和重量测量
流体流速测量
医疗设备
电流检测

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交7单

	属性	参数值
	商品目录	线性霍尔传感器
	灵敏度温漂	±0.12%/℃
	线性度	±1%

	属性	参数值
	工作电压	3V~3.6V；4.5V~5.5V
	工作电流	6mA
	工作温度	-40℃~+125℃
