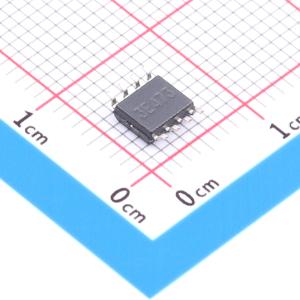

UCC28C44QDRQ1

汽车用BiCMOS低功耗电流模式PWM控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 汽车类 BiCMOS 低功耗电流模式 PWM 控制器 8-SOIC -40 to 125
品牌名称: TI(德州仪器)
商品型号: UCC28C44QDRQ1
商品编号: C2866195
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.175克(g)

商品参数

商品概述

UCC28C4x-Q1 系列器件是高性能电流模式 PWM 控制器。 UCC28C4x-Q1 系列支持实现固定频率、峰值电流模式反激功能，具有 UVLO 和最大占空比限制功能。在配置方面，它可以使用辅助绕组进行初级侧调整，也可以使用光耦合器进行次级侧调整。此系列器件可实现高达1MHz 的高频运行，具有低启动和运行电流，因此可更大限度降低启动损耗和运行功耗，从而提高效率。它们还具有快速电流感应功能（输出延迟时间可达 35ns）以及 ±1A 峰值输出电流能力，可直接驱动外部大型MOSFET。 UCC28C4x-Q1 系列器件采用 8 引脚 SOIC (D) 封装。

商品特性

具有符合 AEC-Q100 标准的下列特性：
器件温度等级 1: -40°C 至 +125°C
器件 HBM 分类等级 2: ±2kV
器件 CDM 分类等级 C4B：750V
提供功能安全
可帮助进行功能安全系统设计的文档
工作频率：最大值 1MHz
50μA 待机电流，最大值 100μA
在 52kHz 下工作电流低至 2.3mA
35ns 快速逐周期过流限制
±1A 峰值输出电流
轨到轨输出摆幅，上升和下降时间分别为 25ns 和 20ns
初始修整的 2.5V 误差放大器基准为 ±1%
修整的振荡器放电电流
欠压锁定新版本
使用 UCC28C4x-Q1 并借助 WEBENCH Power Designer 创建定制设计方案

应用领域

OBC 和直流/直流转换器隔离式偏置电源
牵引逆变器高压转低压备用电源
HVAC 压缩机高压隔离式电源
交流和直流电动汽车充电设备隔离式电源

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	9V~18V
	开关频率	1MHz
	最大占空比	50%
	晶体管耐压	-

	属性	参数值
	拓扑结构	反激式
	特性	欠压保护(UVP)；过流保护(OCP)
	工作温度	-40℃~+125℃
	工作模式	PWM 调制
	反馈方式	副边反馈
