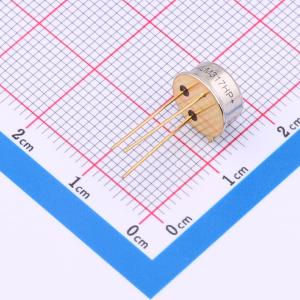

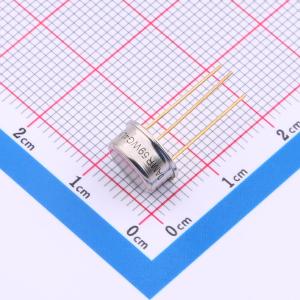

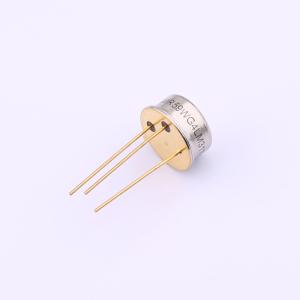

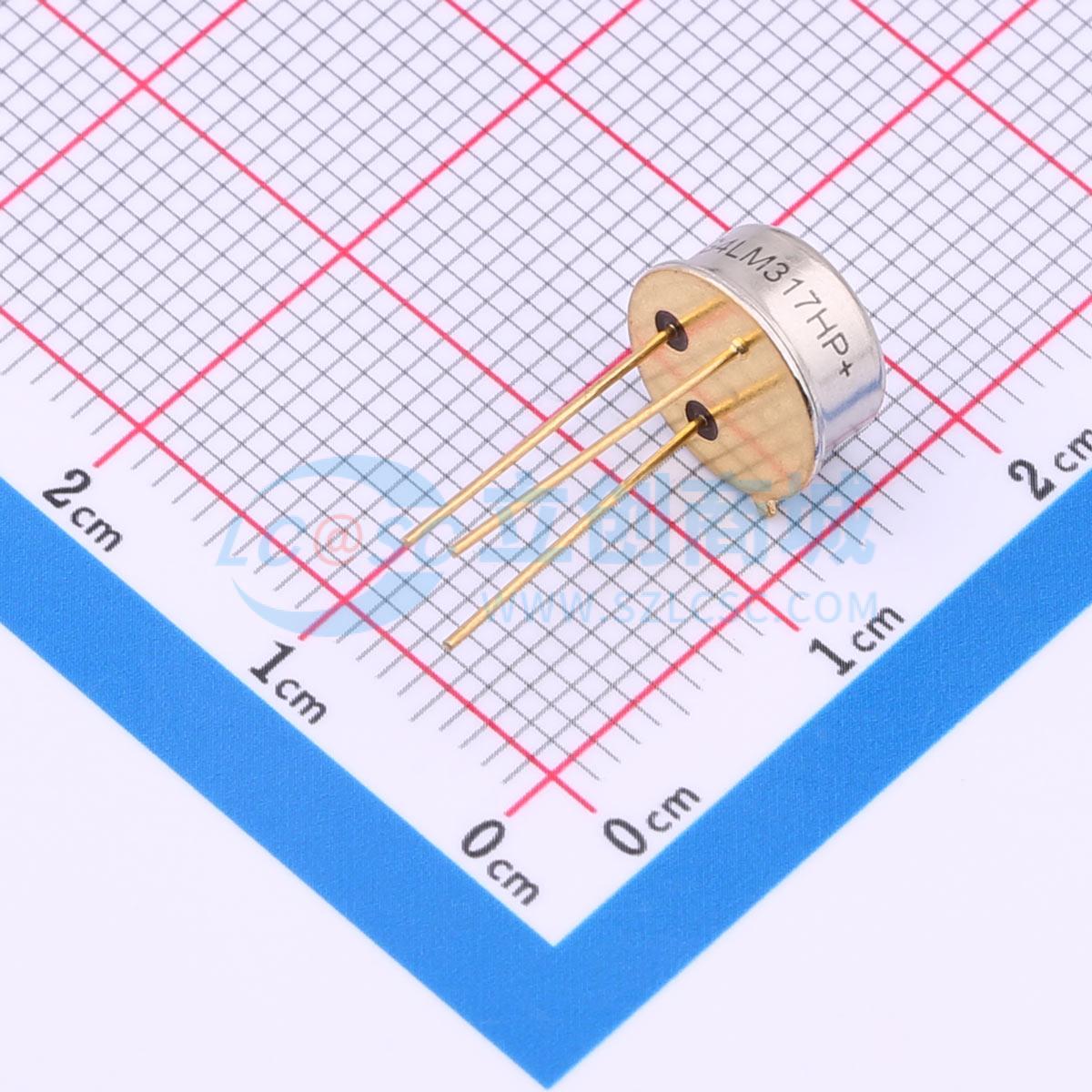

LM317H/NOPB

1.25V~37V 1.5A 40V

描述: LM317-N 1.5A、40V、可调节线性稳压器
品牌名称: TI(德州仪器)
商品型号: LM317H/NOPB
商品编号: C2866208
商品封装: TO-39-3
包装方式: 编带
商品毛重: 0.96克(g)

商品参数

商品概述

LM117、LM317-N是宽温三引脚可调正电压稳压器，可在1.25V~37V输出范围、宽温度范围内提供超过1.5A的输出电流，使用便捷，仅需两个外部电阻即可设置输出电压，线性调整率和负载调整率优于标准固定稳压器。该系列产品提供完整过载保护，包括限流、热过载保护和安全区保护，即使调整引脚断开，所有过载保护电路仍可保持全功能正常工作。通常无需额外电容，仅当器件距离输入滤波电容超过6英寸时需要增加输入旁路电容；可添加可选输出电容改善瞬态响应，旁路调整引脚可实现普通标准三端稳压器难以达到的高纹波抑制比。该稳压器为浮动结构，仅检测输入与输出的压差，只要不超过最大输入输出压差，即可对数百伏的电源进行稳压，使用时需避免输出短路。在调整引脚与输出之间连接固定电阻后，该产品可作为精密电流稳压器使用；将调整引脚钳位接地即可将输出设置为1.25V，此时大多数负载仅汲取极小电流，可实现带电子关断功能的电源。输出电压公式为VOUT = 1.25V(1 + R2/R1) + IADJ(R2)

商品特性

典型负载调整率0.1%
典型线性调整率0.01%/V
最大输出电流1.5A
输出电压最低可调至1.25V，输出范围1.25V~37V
限流值随温度保持恒定
纹波抑制能力80dB
输出具备短路保护
LM117工作温度范围为−55℃~150℃
具备完整过载保护功能，调整引脚断开时保护电路仍可正常工作
仅需两个外部电阻即可设置输出电压，使用简单

应用领域

多功能打印机
交流驱动功率级模块
电表
伺服驱动控制模块
商用网络和服务器电源

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出极性	正极
	工作电压	40V
	输出电压	1.25V~37V
	输出电流	1.5A
	电源纹波抑制比(PSRR)	80dB@(120Hz)
	压差	-

	属性	参数值
	静态电流(Iq)	10mA
	噪声	-
	功能特性	短路保护；热关断；过流保护
	工作温度	0℃~+125℃@(Ta)
	输出类型	可调
	输出通道数	1
