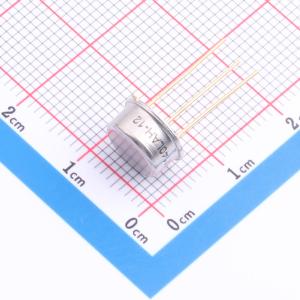

LM140LAH-12/NOPB

12V 100mA 35V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: LM140L 扩展温度 100mA 固定输出线性稳压器/LDO
品牌名称: TI(德州仪器)
商品型号: LM140LAH-12/NOPB
商品编号: C2866229
商品封装: TO-3
包装方式: 编带
商品毛重: 33.8克(g)

商品参数

商品概述

LM140L系列三端正稳压器可提供多种固定输出电压，适用于广泛的应用场景。LM140LA是LM78LXX系列的改进版本，具有更严格的输出电压容差，更高的纹波抑制，更好的稳压性能和更低的静态电流。LM140LA稳压器具有±2% VOUT标称精度，0.04%/V的线性调整率，以及0.01%/mA的负载调整率。用作齐纳二极管/电阻组合的替代方案时，LM140LA通常可将输出阻抗提升两个数量级，且静态电流更低。这类稳压器可提供板上本地稳压，消除与单点稳压相关的布线分布问题。虽然主要设计为固定电压稳压器，但这些器件配合外部组件可用于获得可调电压和电流。LM140LA/LM340LA提供低剖面三引脚金属TO（NDT）封装，LM340LA还可提供塑料TO-92（LP）封装。配备足够散热片时，该稳压器可输出100mA输出电流。集成限流功能，可将峰值输出电流限制在安全值。为输出晶体管提供安全区保护，以限制内部功耗。如果内部功耗对于配备的散热片来说过高，热关断电路将启动，防止IC过热。这类器件内置有限的ESD保护，在存储或操作过程中应将引脚短路或将器件放置在导电泡沫中，防止MOS栅极发生静电损坏。

商品特性

线性调整率为0.04%/V
负载调整率为0.01%/mA
LM140LA在25℃时输出电压容差为±2%，全温度范围内容差为±4%；LM340LA全温度范围内容差为±3%
输出电流为100 mA
内置热过载保护
输出晶体管安全区保护
内置短路电流限制
LM140LA/LM340LA提供低剖面金属TO封装；LM340LA还提供塑料TO-92封装

应用领域

逻辑系统
仪器仪表
Hi-Fi音频设备
其他固态电子设备

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出极性	正极
	工作电压	35V
	输出电压	12V
	输出电流	100mA
	电源纹波抑制比(PSRR)	72dB@(120Hz)

	属性	参数值
	压差	2V@(1A)
	静态电流(Iq)	3mA
	功能特性	短路保护；热关断
	工作温度	-55℃~+125℃
	输出类型	固定
	输出通道数	1
