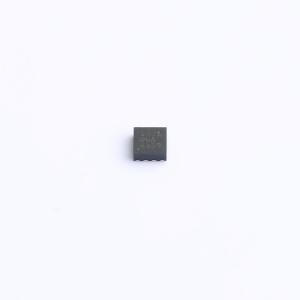

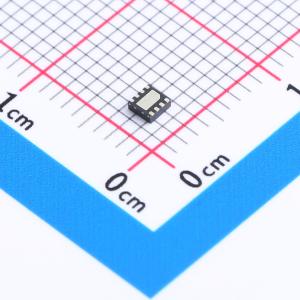

温馨提醒：图片仅供参考，商品以实物为准

TPL1401DSGR

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPL1401 具有缓冲刷的 256 抽头高精度数字电位器
品牌名称: TI(德州仪器)
商品型号: TPL1401DSGR
商品编号: C2866235
商品封装: WSON-8-EP(2x2)
包装方式: 编带
商品毛重: 0.036克(g)

商品参数

商品概述

TPL1401是一款具有缓冲电刷的数字电位器。与标准数字电位器不同，该器件具有集成缓冲电刷，可帮助分压器应用实现较高负载调节。 TPL1401集成了非易失性存储器(NVM)，可以让工厂校准和修整变得更加轻松，另外还提供用于器件通信的简单I²C数字接口。该器件支持I²C标准模式(100kbps)、快速模式(400kbps）和快速+模式(1Mbps)。 TPL1401在内部基准或电源基准下运行，提供1.8V至5.5V的满量程输出。该器件还具备电刷锁定特性，具有用于电流吸收器应用的反馈（FB）引脚，以及2字节的用户可编程NVM空间。TPL1401具有上电复位(POR）电路，可确保所有寄存器以默认设置或使用NVM的用户编程设置启动。数字电位器输出在高阻抗模式下通电（默认）；可以使用NVM将此设置编程为10kΩ - GND。 TPL1401是一款小巧型构建块器件，功能丰富，简单易用，可集成到许多应用中。 TPL1401的工作温度范围为 - 40℃至 + 125℃

商品特性

适用于分压器应用的256抽头数字电位器
1LSB INL和DNL
宽工作范围
- 电源：1.8V至5.5V
- 温度范围： - 40℃至 + 125℃
用于改善负载调节的缓冲刷
用于精密电流吸收器应用的反馈引脚
电刷锁定功能可防止对数字电位器意外写入
I²C接口
- 标准、快速和快速+模式
- 1.62V VIH (VDD = 5.5V)
用户可编程的非易失性存储器(NVM/EEPROM)
- 保存和撤销所有寄存器设置
内部基准
功耗极低：在1.8V时为0.2mA
灵活启动：高阻抗或10K - GND
微型封装：8引脚WSON(2mm×2mm)

应用领域

出口和紧急照明
条形码扫描仪
条形码读取器
智能扬声器
可视门铃
无线真空吸尘器
割草机器人
激光测距仪

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交7单

	属性	参数值
	商品目录	数字电位器
	阻值	10kΩ
	抽头数	256
	通道数	1
	精度	-
	工作电压	1.8V~5.5V

	属性	参数值
	接口类型	I2C
	温度系数	50ppm/℃
	工作温度	-40℃~+125℃
	存储类型	EEPROM
	积分非线性	1LSB
	静态电流	80uA
