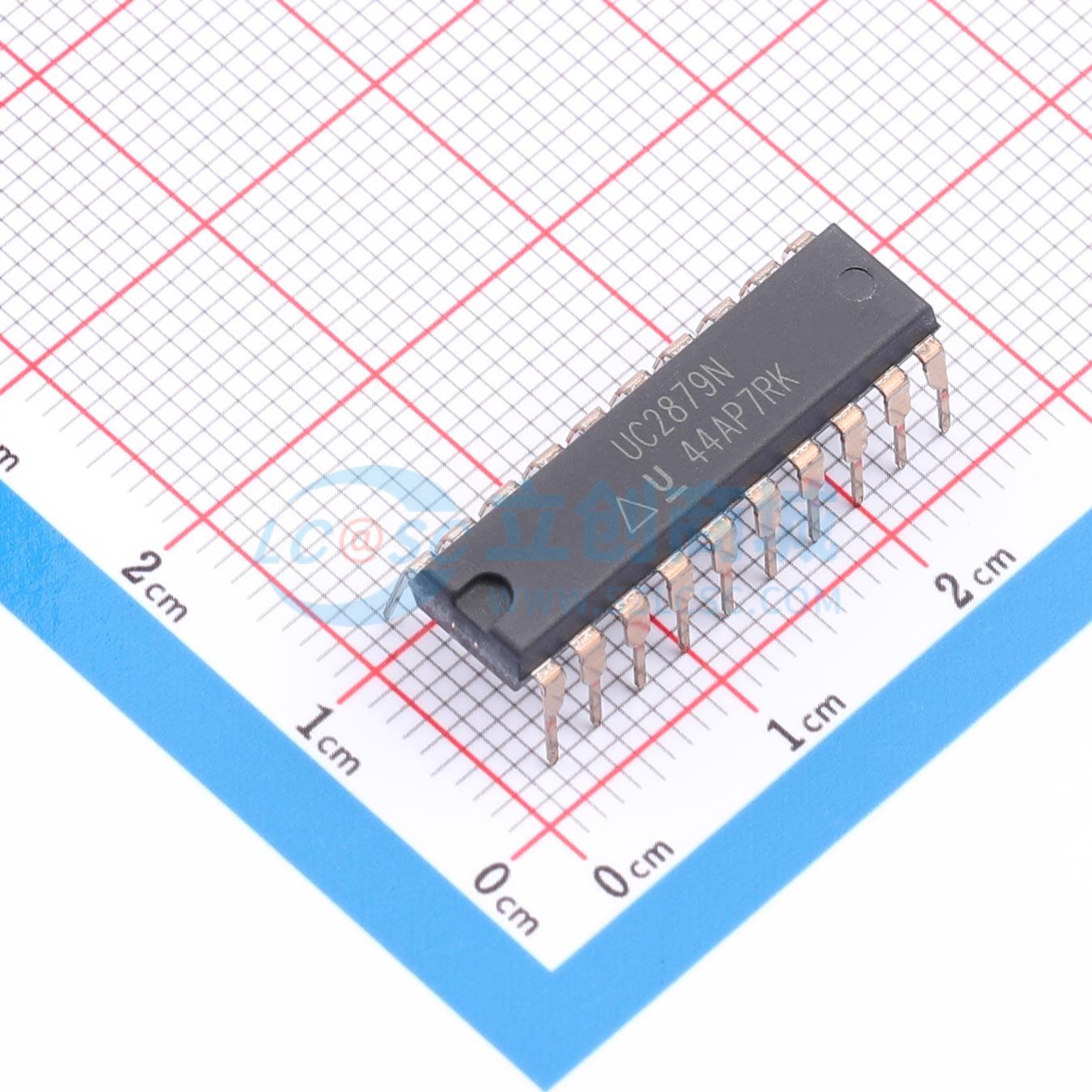

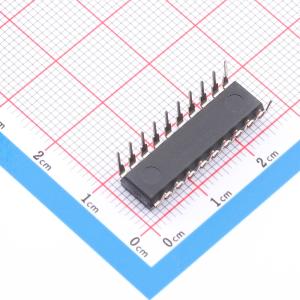

温馨提醒：图片仅供参考，商品以实物为准

UC2879N

描述: 相移谐振控制器 20-PDIP -40 to 85
品牌名称: TI(德州仪器)
商品型号: UC2879N
商品编号: C2867023
商品封装: PDIP-20
包装方式: 编带
商品毛重: 1克(g)

商品参数

商品概述

UC3879通过使一个半桥的开关相对于另一个半桥进行相移来控制桥式功率级。这使得它能够将恒定频率脉冲宽度调制与谐振零电压开关相结合，以实现高效性能。UC3879可配置为在电压模式或电流模式下提供控制，并具备过流关断功能，以实现快速故障保护。独立可编程的时间延迟为每个输出级的开启提供死区时间，为每个谐振开关间隔留出时间。由于振荡器能够以超过600 kHz的频率运行，因此实际的整体输出开关频率可达300 kHz。除了标准的自由运行模式外，通过CLKSYNC引脚，用户可以将UC3879配置为接受外部时钟同步信号。或者，最多可以将三个器件锁定在一起，工作频率由最快的器件决定。保护特性包括欠压锁定和过流保护。其他特性包括一个10 MHz的误差放大器、一个5 V精密基准源和软启动功能。UC3879提供20引脚的N、J、DW和Q封装以及28引脚的L封装。

商品特性

可编程输出开启延迟；可实现零延迟
与电压模式或电流模式拓扑兼容
开关频率可达300 kHz的实际应用
10 MHz误差放大器
引脚可编程欠压锁定
低启动电流 – 150 μA
欠压锁定期间软启动控制输出为低电平

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	非隔离
	工作电压	9.25V~20V
	开关频率	300kHz

	属性	参数值
	最大占空比	50%
	拓扑结构	全桥式
	工作温度	-40℃~+85℃@(Ta)
