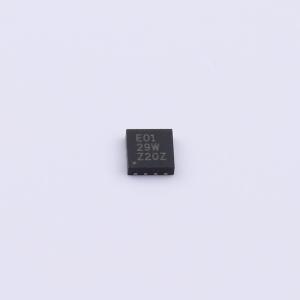

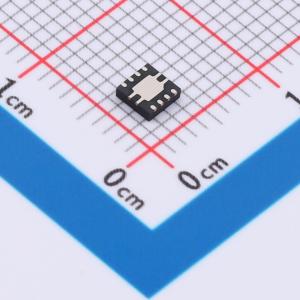

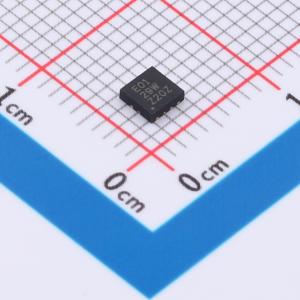

DAC8801IDRBT
14bit串行乘法数模转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 14位单调，低噪声，低功耗，50MHz串行，内置反馈电阻，4象限乘法参考输入
- 品牌名称
- TI(德州仪器)
- 商品型号
- DAC8801IDRBT
- 商品编号
- C2867006
- 商品封装
- VSON-8-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.203克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数模转换芯片DAC | |
| 分辨率 | 14位 | |
| 通道数 | 1 | |
| 工作电压 | 2.7V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 稳定时间 | 500ns | |
| 输出类型 | - | |
| 积分非线性 | 0.5LSB；1LSB | |
| 工作温度 | -40℃~+85℃ |
商品概述
DAC8801乘法数模转换器设计为采用2.7 V至5.5 V单电源供电。 施加的外部参考输入电压V_REF决定了满量程输出电流。内部反馈电阻器（R_FB）与外部I-V精密放大器配合使用时，可为满量程输出提供温度跟踪。 串行数据接口使用数据输入（SDI）、时钟（CLK）和芯片选择（CS），提供高速、三线式微控制器兼容输入。 上电时，DAC寄存器被清零，DAC输出为零刻度。 DAC8801采用节省空间的8引脚SON和MSOP封装。
商品特性
- 14位单调
- ±1 LSB积分非线性（INL）
- ±0.5 LSB微分非线性（DNL）
- 低噪声：12 nV/√Hz
- 低功耗：I_DD = 2 μA
- +2.7 V至+5.5 V模拟电源；当V_REF = 10 V时，2 mA满量程电流，±20%
- 0.5 μs建立时间
- 四象限乘法参考输入
- 参考带宽：10 MHz
- ±10 V参考输入
- 参考动态特性：-105总谐波失真（THD）
- 三线式50 MHz串行接口
- 微型8引脚3×3 mm SON和3×5 mm MSOP封装，行业标准引脚配置
应用领域
- 自动测试设备
- 仪器仪表
- 数字控制校准
- 工业控制
- 可编程逻辑控制器（PLC）
