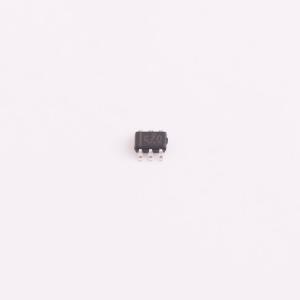

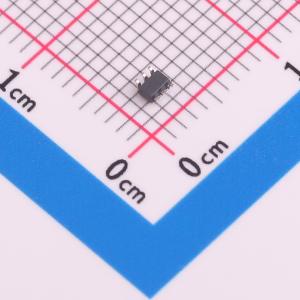

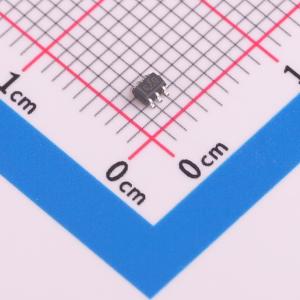

温馨提醒：图片仅供参考，商品以实物为准

SN74LVC2G17QDCKRQ1

双施密特触发器缓冲器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74LVC2G17-Q1 具有施密特触发输入的汽车类 2 通道、1.65V 至 5.5V 缓冲器
品牌名称: TI(德州仪器)
商品型号: SN74LVC2G17QDCKRQ1
商品编号: C2867022
商品封装: SC-70-6
包装方式: 编带
商品毛重: 0.033克(g)

商品参数

商品概述

这是一款双施密特触发缓冲器，工作VCC范围为1.65V至5.5V。SN74LVC2G17包含两个缓冲器，执行逻辑功能Y = A，作为两个独立的缓冲器工作，但由于施密特作用，对于正向(VT+)和负向(VT-)信号可能有不同的输入阈值电平。该器件针对部分掉电应用采用Ioff设计，Ioff电路会禁用输出，防止器件掉电时破坏性回流电流通过器件。

商品特性

符合汽车应用合格要求
支持5V VCC工作
输入可承受电压最高达5.5V
3.3V条件下最大传输延迟tpd为5.4ns
最大Icc为10μA，低功耗
3.3V条件下输出驱动能力为±24mA
VCC = 3.3V、TA = 25℃条件下，输出接地反弹VOLP典型值小于0.8V
VCC = 3.3V、TA = 25℃条件下，输出VOH下冲VOHV典型值大于2V
Ioff支持部分掉电模式操作
闩锁性能超过100mA，符合JESD 78 II类标准
ESD防护符合JESD 22标准
人体模型ESD可达2000V；带电器件模型ESD可达1000V

应用领域

汽车应用

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	施密特触发器
	输出类型	推挽式
	工作电压	1.65V~5.5V
	元件数	2
	每个元件位数	1
	通道类型	单向

	属性	参数值
	灌电流(IOL)	32mA
	拉电流(IOH)	32mA
	系列	74LVC
	工作温度	-40℃~+125℃
	静态电流(Iq)	10uA
	传播延迟(tpd)	5.4ns@3.3V,50pF
	功能特性	掉电隔离
