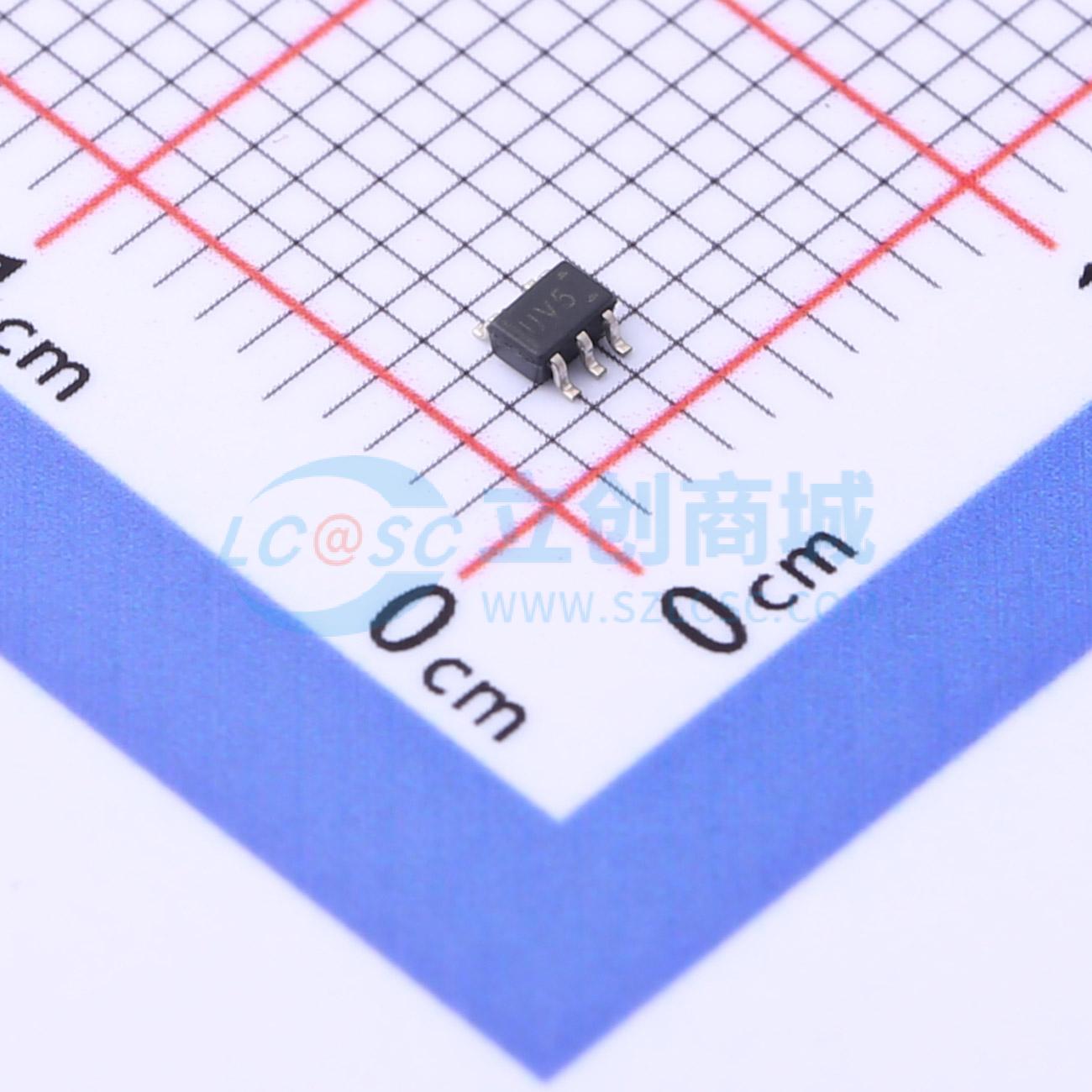

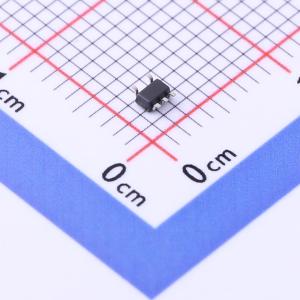

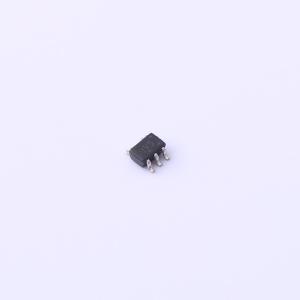

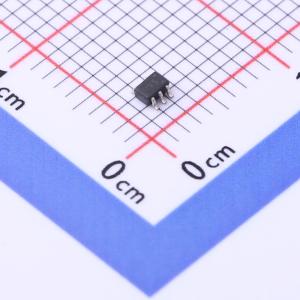

温馨提醒：图片仅供参考，商品以实物为准

SN74AUC1G07DCKR

单路缓冲器/驱动器，漏极开路输出

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74AUC1G07 具有漏极开路输出的单路 0.8V 至 2.7V 高速缓冲器
品牌名称: TI(德州仪器)
商品型号: SN74AUC1G07DCKR
商品编号: C2867124
商品封装: SC-70-5
包装方式: 编带
商品毛重: 0.033克(g)

商品参数

商品概述

SN74AUC1G07是带开漏输出的单路缓冲器/驱动器，该器件可在0.8V~2.7V的电源电压下工作，专门为1.65V~1.95V电源电压工作场景设计。输出为开漏结构，可与其他开漏输出连接，实现低有效线或或高有效线与功能。NanoFree封装采用芯片作为封装本体，该器件针对部分掉电应用给出完整规范，Ioff电路可禁用输出，防止器件掉电时产生破坏性反向电流。

商品特性

锁存性能超过每路100mA，符合JESD 78 II类标准
ESD保护性能符合JESD 22标准，人体模型可达2000V，机器模型可达200V，充电器件模型可达1000V
提供NanoFree封装
针对1.8V工作优化，支持3.6V I/O耐压，可支持混合模式信号工作
Ioff支持部分掉电模式和反向驱动保护
可在低于1V电压下工作
在1.8V电源下最大传输延迟tpd为2.5ns
功耗低，ICC最大值为10μA
1.8V下输出驱动能力为±8mA

应用领域

AV接收器
便携式音频底座
蓝光播放器与家庭影院
嵌入式电脑
便携式MP3播放器/录音机
个人数字助理PDA
电信/服务器交直流电源单控制器的模拟与数字部分
客户端及企业级固态硬盘SSD
液晶/数字高清电视HDTV
企业级平板电脑
服务器端视频分析
无线耳机、键盘和鼠标

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	-
	输出类型	开漏
	工作电压	0.8V~2.7V
	元件数	1
	每个元件位数	1
	通道类型	单向

	属性	参数值
	灌电流(IOL)	9mA
	拉电流(IOH)	-
	系列	74AUC
	工作温度	-40℃~+85℃
	静态电流(Iq)	10uA
	传播延迟(tpd)	1.1ns@1.8V,15pF
	功能特性	掉电隔离
