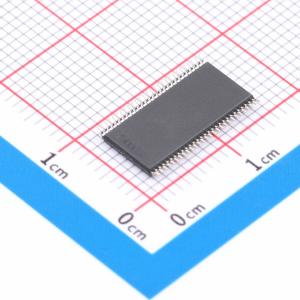

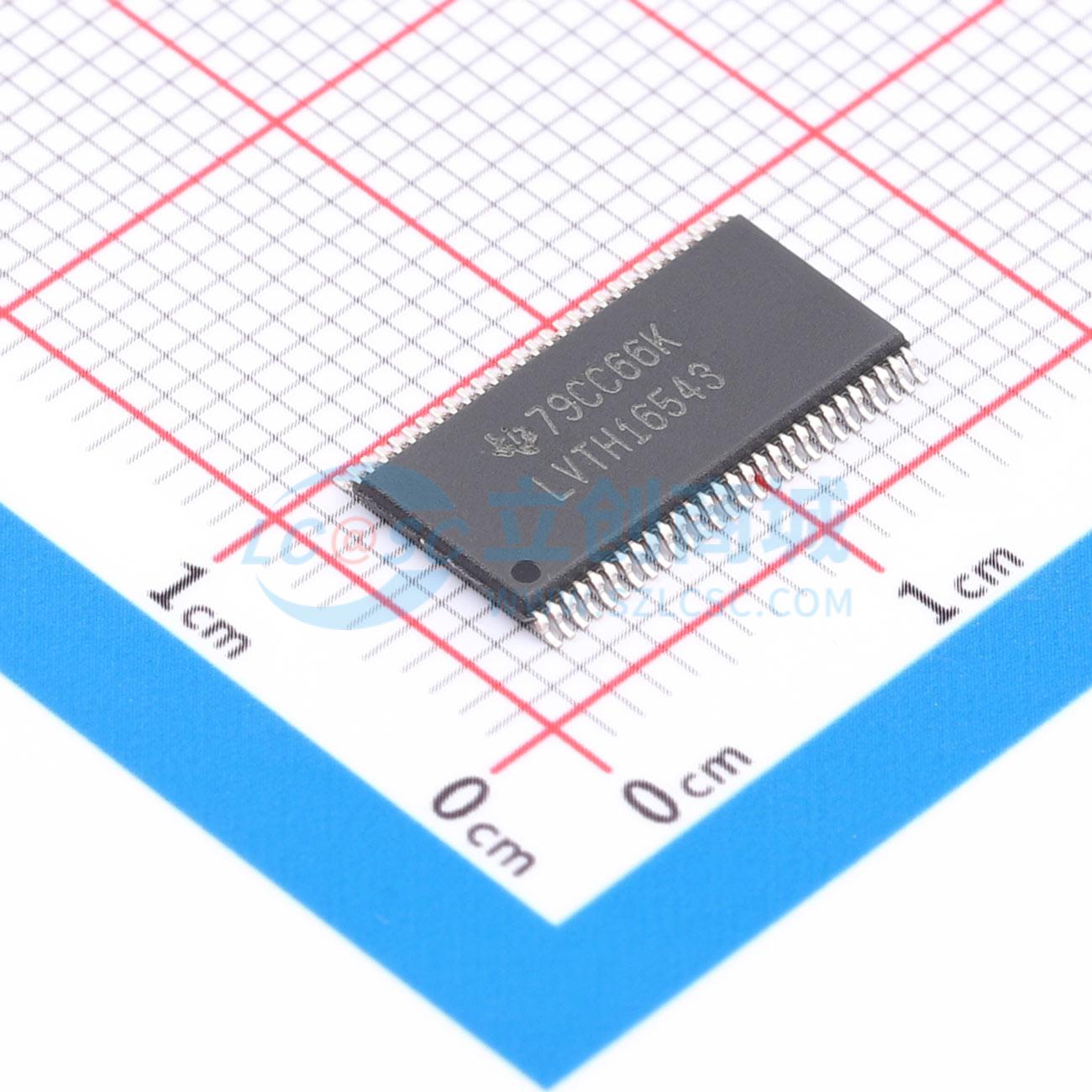

温馨提醒：图片仅供参考，商品以实物为准

SN74LVTH16543DGGR

带三态输出的3.3V ABT 16位寄存收发器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74LVTH16543 具有三态输出的 3.3V ABT 16 位寄存收发器
品牌名称: TI(德州仪器)
商品型号: SN74LVTH16543DGGR
商品编号: C2867248
商品封装: TSSOP-56
包装方式: 编带
商品毛重: 0.398克(g)

商品参数

	属性	参数值
	灌电流(IOL)	64mA
	拉电流(IOH)	32mA
	系列	74LVTH
	工作温度	-40℃~+85℃
	静态电流(Iq)	190uA
	传播延迟(tpd)	2.3ns@3.3V,50pF
	功能特性	热插拔支持；掉电隔离；输出使能；总线保持

商品概述

LVTH16543器件是16位寄存收发器，设计用于低电压（3.3-V）VCC工作，同时能够为5V系统环境提供TTL接口。这些器件可用作两个8位收发器或一个16位收发器。每个寄存器都提供独立的锁存使能（LEAB或LEBA）和输出使能（OEAB或OEBA）输入，允许对任一数据流向进行独立控制。A-to-B使能（CEAB）输入必须为低才能从A输入数据或从B输出数据。如果CEAB为低且LEAB为低，则A-to-B锁存处于透明模式；LEAB随后的低到高跳变将A锁存置于存储模式。当CEAB和OEAB都为低时，3态B输出激活，反映A锁存输出处存在的数据。从B到A的数据流类似，但需要使用CEBA、LEBA和OEBA输入。内置有源总线保持电路，可将未使用或浮动的数据输入保持在有效逻辑电平。当VCC处于0V到1.5V之间时，器件在上电或掉电期间处于高阻态。但为了确保1.5V以上的高阻态，OE应当通过上拉电阻接至VCC；电阻的最小值由驱动器的灌电流能力决定。这些器件使用Ioff和上电3态功能，完全符合热插拔应用的规格要求。Ioff电路禁用输出，防止器件掉电时产生破坏性的反向电流。上电3态电路在上电和掉电期间将输出置于高阻态，防止驱动器冲突。SN74LVTH16543的工作温度范围为-40℃ 至 85℃。

商品特性

属于Widebus家族器件
采用Advanced BiCMOS Technology (ABT)设计，支持3.3V工作，具有低静态功耗
支持混合模式信号操作（3.3V VCC下可兼容5V输入输出电压）
支持低至2.7V的非稳压电池工作
具备Ioff和上电3态功能，支持热插拔
数据输入端的总线保持功能消除了对外部上拉/下拉电阻的需求
典型输出地弹（VOLP）在VCC = 3.3V、TA = 25℃下小于 0.8 V
分布式VCC和GND引脚配置可最大程度降低高速开关噪声
直通架构优化PCB布线
闩锁性能超过500 mA，符合JESD 17标准
提供多种封装选项，包括塑料缩小外形小封装（DL）、薄型缩小外形小封装（DGG）以及中心间距为25mil的380mil细间距陶瓷扁平封装（WD）

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	-
	输出类型	三态
	工作电压	2.7V~3.6V
	元件数	2
	每个元件位数	8
	通道类型	双向
