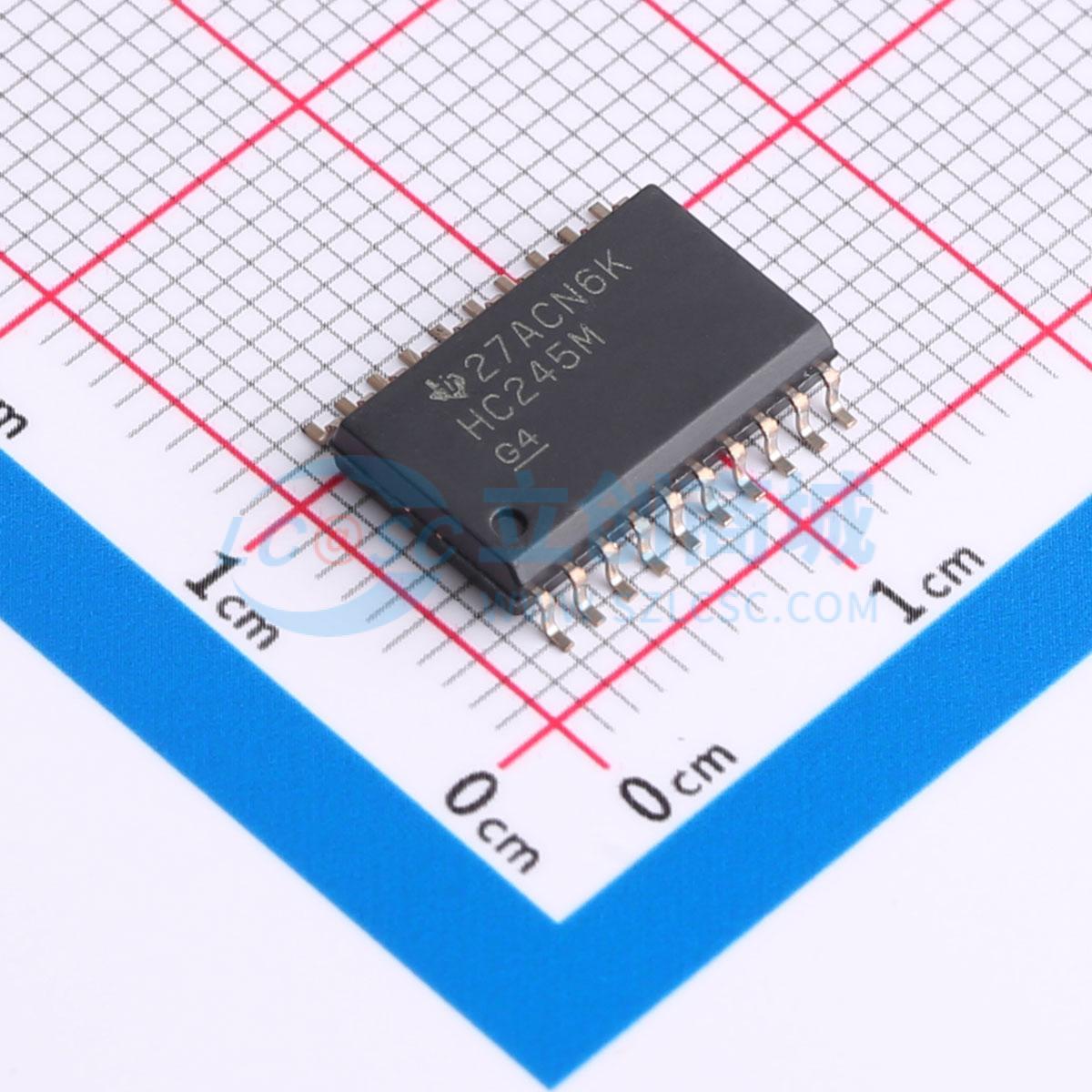

温馨提醒：图片仅供参考，商品以实物为准
CD74HC245M96
三态同相高速CMOS逻辑八路总线收发器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CD74HC245 具有三态输出的高速 CMOS 逻辑同向八通道总线收发器
- 品牌名称
- TI(德州仪器)
- 商品型号
- CD74HC245M96
- 商品编号
- C2867710
- 商品封装
- SOIC-20-300mil
- 包装方式
- 编带
- 商品毛重
- 0.74克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 锁存器 | |
| 输出类型 | 三态 | |
| 工作电压 | 2V~6V | |
| 通道数 | 8 |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟(tpd) | 28ns | |
| 系列 | 74HC | |
| 工作温度 | -55℃~+125℃ | |
| 静态电流(Iq) | 8uA |
商品概述
CDx4HC(T)245 是一款具有三态输出的八路总线收发器。所有八个通道均由方向 (DIR) 引脚和输出使能OE(上划线)引脚控制。
商品特性
- 缓冲输入三态输出总线驱动能力
- 当 V_CC = 5V、C_L = 15pF、T_A = 25℃ 时，传播延迟典型值（A 到 B，B 到 A）为 9ns
- 扇出（在温度范围内）：总线驱动器输出为 15 个 LSTTL 负载
- 宽工作温度范围： -55℃ 至 125℃
- 平衡的传播延迟及转换时间
- 与 LSTTL 逻辑 IC 相比，功耗显著降低
- HC 类型：2 V 至 6V 工作电压
- HC 类型：高抗噪性，当 V_CC = 5V 时，N_1L = 30%，N_IH = V_CC 的 30%
- HCT 类型：工作电压为 4.5V 至 5.5V
- HCT 类型：直接 LSTTL 输入逻辑兼容性，V_IL = 0.8V（最大值），V_IH = 2V（最小值）
- HCT 类型：CMOS 输入兼容性，当电压为 V_OL、V_OH 时，I_L ≤ 1μA
