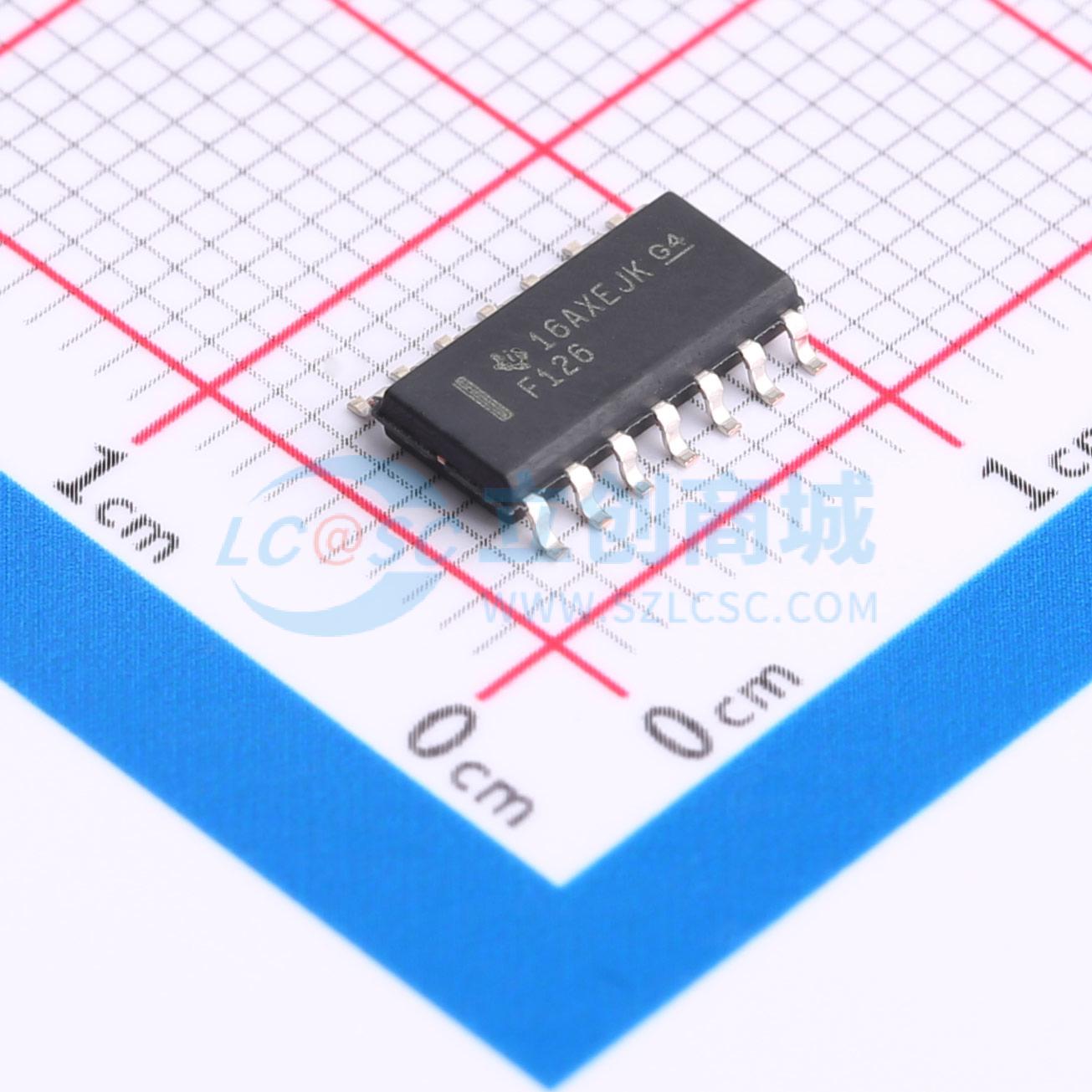

SN74F126DR
三态输出，四路总线缓冲门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74F126 具有三态输出的 4 通道、4.5V 至 5.5V 双极缓冲器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74F126DR
- 商品编号
- C2867621
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.39克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | - | |
| 输出类型 | 三态 | |
| 工作电压 | 4.5V~5.5V | |
| 元件数 | 4 | |
| 每个元件位数 | 1 | |
| 通道类型 | 单向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 64mA | |
| 拉电流(IOH) | 15mA | |
| 系列 | 74F | |
| 工作温度 | 0℃~+70℃ | |
| 静态电流(Iq) | - | |
| 传播延迟(tpd) | 6.5ns@5V,50pF | |
| 功能特性 | 输出使能 |
商品概述
SN74F126是一款总线缓冲器，带有独立线路驱动器，具备三态输出。当对应的输出使能输入为低电平时，每个输出都会被禁用。为确保器件在上电或掉电过程中保持高阻抗状态，输出使能端需要通过下拉电阻接地，下拉电阻的最小阻值由驱动器的拉电流能力决定。未使用的输入必须连接至VCC或地，以保证器件正常工作。
商品特性
- 支持4.5V~5.5V VCC工作电压
- 5V工作条件下最大传输延迟tpd为6.5ns
- 输出为三态结构
- 电源电压最大值范围为-0.5V~7V
- 输入电压最大值范围为-1.2V~7V
- 输入电流最大值范围为-30mA~5mA
- 禁用或掉电状态下输出电压最大值范围为-0.5V~5.5V
- 高电平状态下输出电压范围为-0.5V~VCC
- 低电平状态下单输出最大灌入电流为128mA
- 提供D、N、NS三种封装，对应热阻分别为86℃/W、80℃/W、76℃/W
- 存储温度范围为-65℃~150℃
应用领域
- 驱动总线线路
- 缓冲存储器地址寄存器
