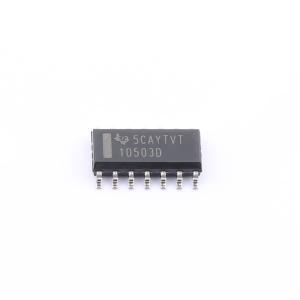

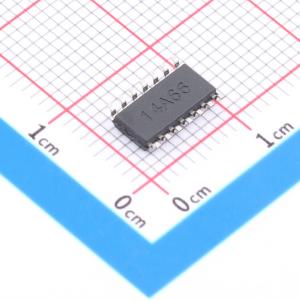

SN10503D

高速轨到轨输出视频放大器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN10503 三通道低失真高速轨到轨输出运算放大器
品牌名称: TI(德州仪器)
商品型号: SN10503D
商品编号: C2867634
商品封装: SOIC-14
包装方式: 管装
商品毛重: 0.34克(g)

商品参数

商品概述

SN1050x系列是包含单路、双路、三路配置的轨到轨输出高速放大器，具备低电压、高输出摆幅、低失真的特点，属于电压反馈型放大器，适合驱动数据转换器、视频切换以及低失真相关应用，可在单路3V至15V电源电压下工作，每通道静态电流仅14mA，具备良好的交流性能，拥有100MHz带宽、900V/μs压摆率，5MHz下总谐波失真为-78dBc。

商品特性

带宽100MHz（-3dB，G=2）
压摆率900V/μs
0.1dB带宽50MHz（G=2）
微分增益0.007
微分相位0.007
支持轨到轨输出摆幅
输出电压范围为-4.5V~4.5V（RL=150Ω）
典型输出驱动电流为100mA
失真极低
5MHz、RL=150Ω条件下，二次谐波HD2为-78dBc
5MHz、RL=150Ω条件下，三次谐波HD3为-85dBc
电源电压范围为3V~15V
连续工作最高结温为125℃，保持结温不高于125℃可获得更好的性能与长期可靠性
全功率带宽=压摆率 ÷ (2×π×峰峰值电压)

应用领域

视频线路驱动
成像领域
DVD/CD ROM设备
有源滤波
通用信号链调理

	属性	参数值
	商品目录	视频放大器
	放大器数	3
	带宽(-3db)	170MHz
	压摆率(SR)	900V/us
	微分增益	0.007%
	微分相位	0.007deg
	输入失调电压(Vos)	30000uV
	输入偏置电流(Ib)	14mA

	属性	参数值
	工作温度	-40℃~+85℃
	单电源电压	2.7V~16V
	双电源电压(Vee~Vcc)	±8V
	共模抑制比(CMRR)	94dB
	静态电流(Iq)	14000uA
	功能特性	-
	输出电流	100mA
