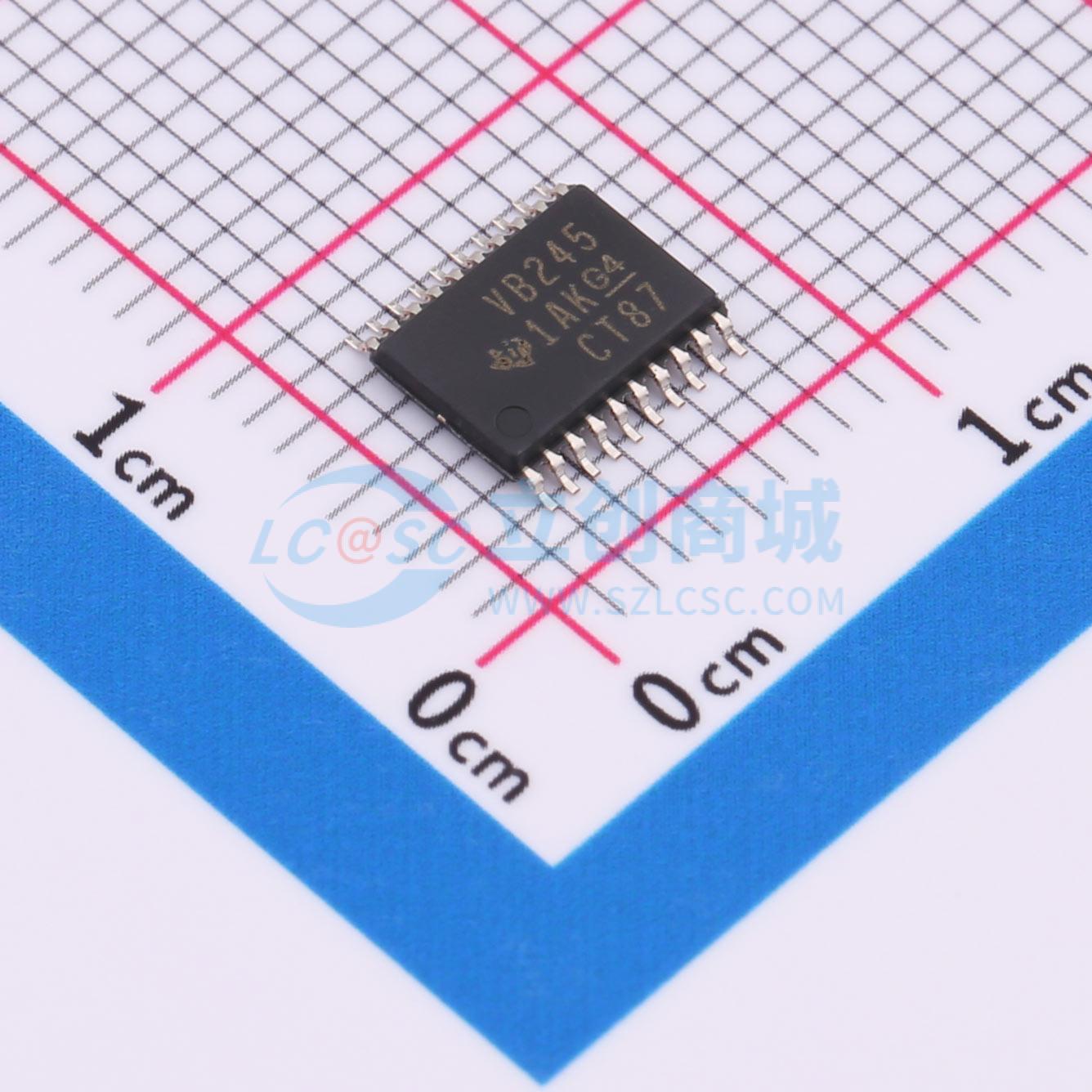

温馨提醒：图片仅供参考，商品以实物为准

SN74ALVCH245PWR

三态输出，八路总线收发器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74ALVCH245 具有三态输出的八通道总线收发器
品牌名称: TI(德州仪器)
商品型号: SN74ALVCH245PWR
商品编号: C2867080
商品封装: TSSOP-20
包装方式: 编带
商品毛重: 0.05克(g)

商品参数

商品概述

这是一款八进制总线收发器，设计用于1.65V~3.6V Vcc工作，可实现数据总线之间的异步通信，可根据方向控制输入端的逻辑电平，将数据从A总线传输至B总线，或从B总线传输至A总线，可通过输出使能输入端禁用器件，实现总线有效隔离。为保证上电或掉电过程中保持高阻抗状态，输出使能端应通过上拉电阻连接至Vcc，电阻的最小值由驱动器的灌电流能力决定。有源总线保持电路可将未使用或未驱动的输入保持在有效逻辑状态，不建议总线保持电路搭配使用上拉电阻或下拉电阻，所有未使用的控制输入端必须连接至Vcc或GND，以保证器件正常工作。

商品特性

工作电压范围为1.65V~3.6V
3.3V条件下最大传输延迟tpd为3.4ns
3.3V条件下输出驱动能力为±24mA
数据输入带总线保持功能，无需外部上拉/下拉电阻
闩锁性能超过100mA，符合JESD 78 II类规范

应用领域

数据总线之间的异步数据传输通信

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输出类型	三态
	工作电压	1.65V~3.6V
	元件数	1
	每个元件位数	8
	通道类型	双向
	灌电流(IOL)	24mA

	属性	参数值
	拉电流(IOH)	24mA
	系列	74ALVCH
	工作温度	-40℃~+85℃
	静态电流(Iq)	10uA
	传播延迟(tpd)	3.4ns@3.3V,50pF
	功能特性	输出使能；总线保持
