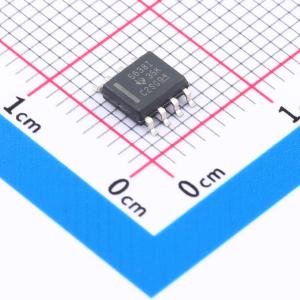

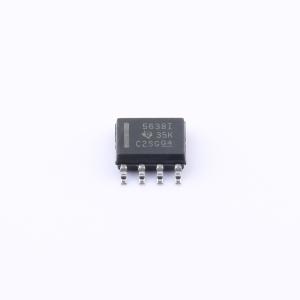

温馨提醒：图片仅供参考，商品以实物为准
TLV5638ID
2.7-V至5.5-V低功耗双12位带内部参考和掉电功能的数模转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TLV5638 具有串行输入、可编程内部基准、稳定时间和低功耗的 12 位、1us 或 3.5us 双通道 DAC
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLV5638ID
- 商品编号
- C2866916
- 商品封装
- SOIC-8
- 包装方式
- 管装
- 商品毛重
- 0.175克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数模转换芯片DAC | |
| 分辨率 | 12位 | |
| 通道数 | 2 | |
| 接口类型 | SPI；MICROWIRE | |
| 工作电压 | 2.7V~5.5V | |
| 稳定时间 | 1us | |
| 输出类型 | 电压-缓冲 |
| 属性 | 参数值 | |
|---|---|---|
| 积分非线性 | 1.7LSB | |
| 工作温度 | -40℃~+85℃ | |
| 上电复位 | 内置 | |
| 基准电压源 | 内置；外置 | |
| 数据速率 | 20MHz | |
| 静态电流 | 10nA |
商品特性
- 双路12位电压输出DAC
- 可编程内部基准
- 可编程建立时间：
- 快速模式下为1 µs
- 慢速模式下为3.5 µs
- 与TMS320和SPI串行端口兼容
- 差分非线性典型值<0.5 LSB
- 全温度范围内单调
应用领域
- 数字伺服控制环路
- 数字失调和增益调整
- 工业过程控制
- 机器和运动控制设备
- 大容量存储设备
