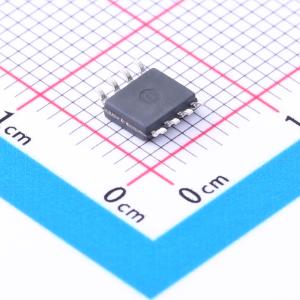

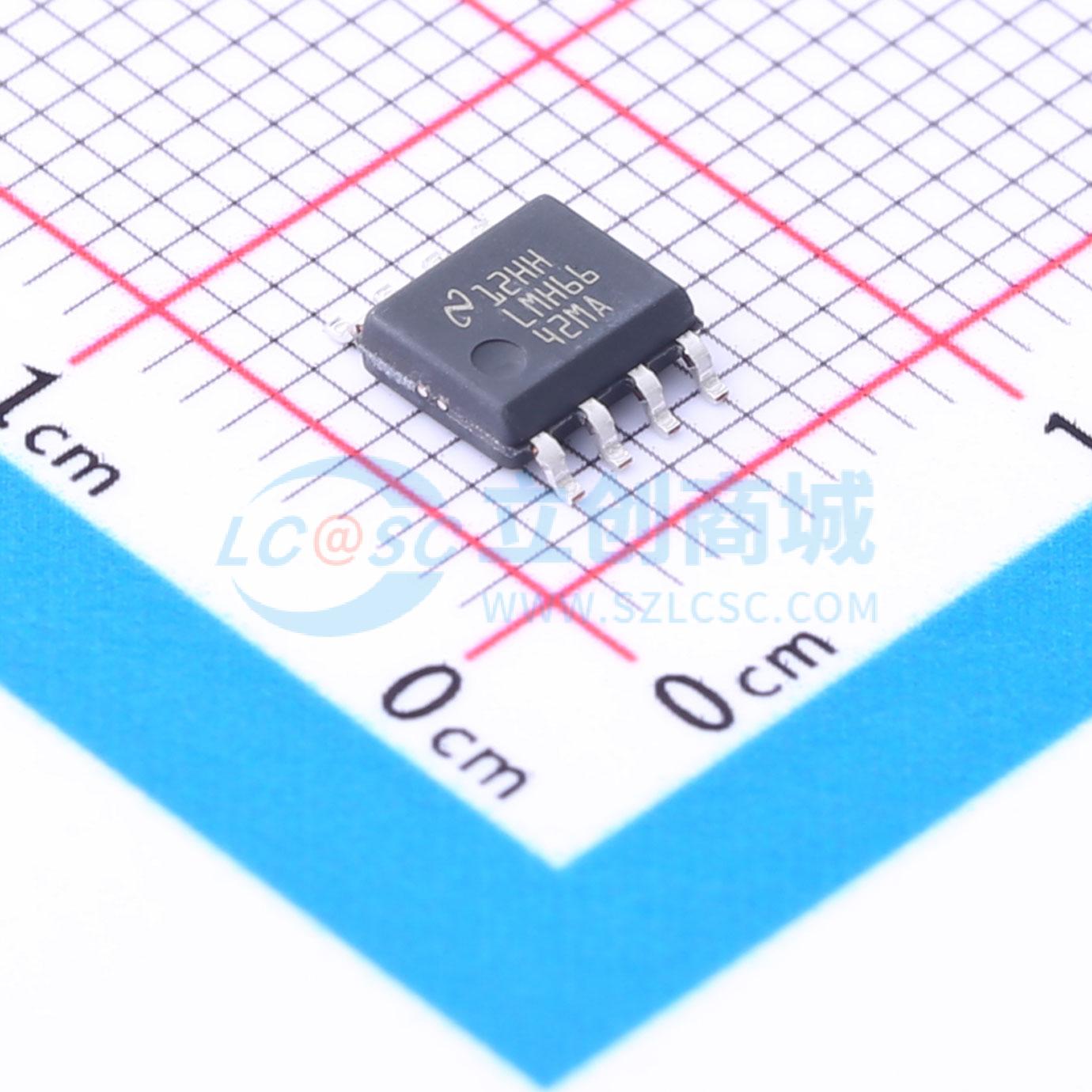

LMH6642MAX/NOPB
低功耗、130 MHz、75 mA轨到轨输出放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LMH6642 单通道、低功耗、130MHz、75mA 轨到轨输出放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LMH6642MAX/NOPB
- 商品编号
- C2865681
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.175克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 1 | |
| 轨到轨 | 轨到轨输出 | |
| 增益带宽积(GBW) | 130MHz | |
| 输入失调电压(Vos) | 1mV | |
| 输入失调电压温漂(Vos TC) | 3.4uV/℃ | |
| 压摆率(SR) | 130V/us | |
| 输入偏置电流(Ib) | 1.5uA | |
| 输入失调电流(Ios) | 20nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 17nV/√Hz@100kHz | |
| 共模抑制比(CMRR) | 95dB | |
| 静态电流(Iq) | 2.7mA | |
| 输出电流 | 75mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源电压 | 2.7V~12.8V | |
| 双电源电压(Vee~Vcc) | -5V~5V | |
| 功能特性 | - |
商品概述
LMH664X系列是真单电源电压反馈放大器，相较于现有同性能器件，可在降低功耗、控制成本的前提下实现130MHz高速性能、-62dBc低失真、约75mA高输出电流。输入共模电压范围可延伸至V⁻下方0.5V，距离V⁺1V，输出电压范围可延伸至距离任一电源轨40mV以内，可提供宽动态范围，适配低压应用。输出级可输出约75mA电流，能够驱动重负载。具备130V/μs的快转换速率，可在较高速度下维持大峰峰值输出摆幅，在3V电源下可实现40MHz满功率带宽，适配多种工业和商业应用。器件在所有工作电压和工作模式下都可保证稳定性，频率响应特性良好，在150Ω负载、增益为+2时，0.1dB增益平坦度可达12MHz，任意增益设置、轻重负载条件下增益峰值极小，典型最大为2dB；搭配68ns的快建立时间和低失真特性，可良好适配ADC缓冲以及高频滤波场景。该系列器件具备高品质视频性能，微分增益为0.01%，微分相位为0.01°，在150Ω重负载下、整个输出电压范围内都可保持良好的差分增益和差分相位特性。该系列提供单路LMH6642、双路LMH6643、四路LMH6644多种配置，同时提供多种封装可选。
商品特性
- 3dB带宽（增益Av=+1）：130MHz
- 电源电压范围：2.7V~12.8V
- 转换速率（增益Av=-1）：130V/μs
- 空载电源电流：2.7mA/放大器
- 输出短路电流范围：+115mA~145mA
- 线性输出电流：±75mA
- 输入共模电压范围：超出V⁻0.5V，距离V⁺1V
- 输出电压摆幅：距离电源轨40mV
- 100kHz条件下输入电压噪声：17nV/√Hz
- 100kHz条件下输入电流噪声：0.9pA/√Hz
- 总谐波失真（5MHz，RL=2kΩ，VO=2V峰峰值，Av=+2）：-62dBc
- 建立时间：68ns
- 过驱恢复时间：100ns
- 已针对3V、5V、±5V工作条件完成完整特性表征
- 具备输出短路保护功能
- 共模电压范围超出后无输出相位反转
- 150Ω负载、增益Av=+2条件下，0.1dB增益平坦度可达12MHz
- 任意工作条件下增益峰值典型最大值为2dB
- 微分增益为0.01%，微分相位为0.01°
应用领域
- 有源滤波器
- CD/DVD ROM
- ADC缓冲放大器
- 便携式视频设备
- 电流检测缓冲器
