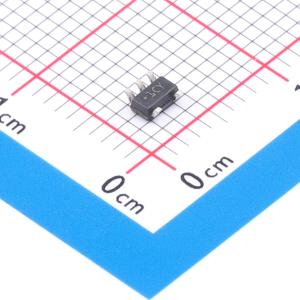

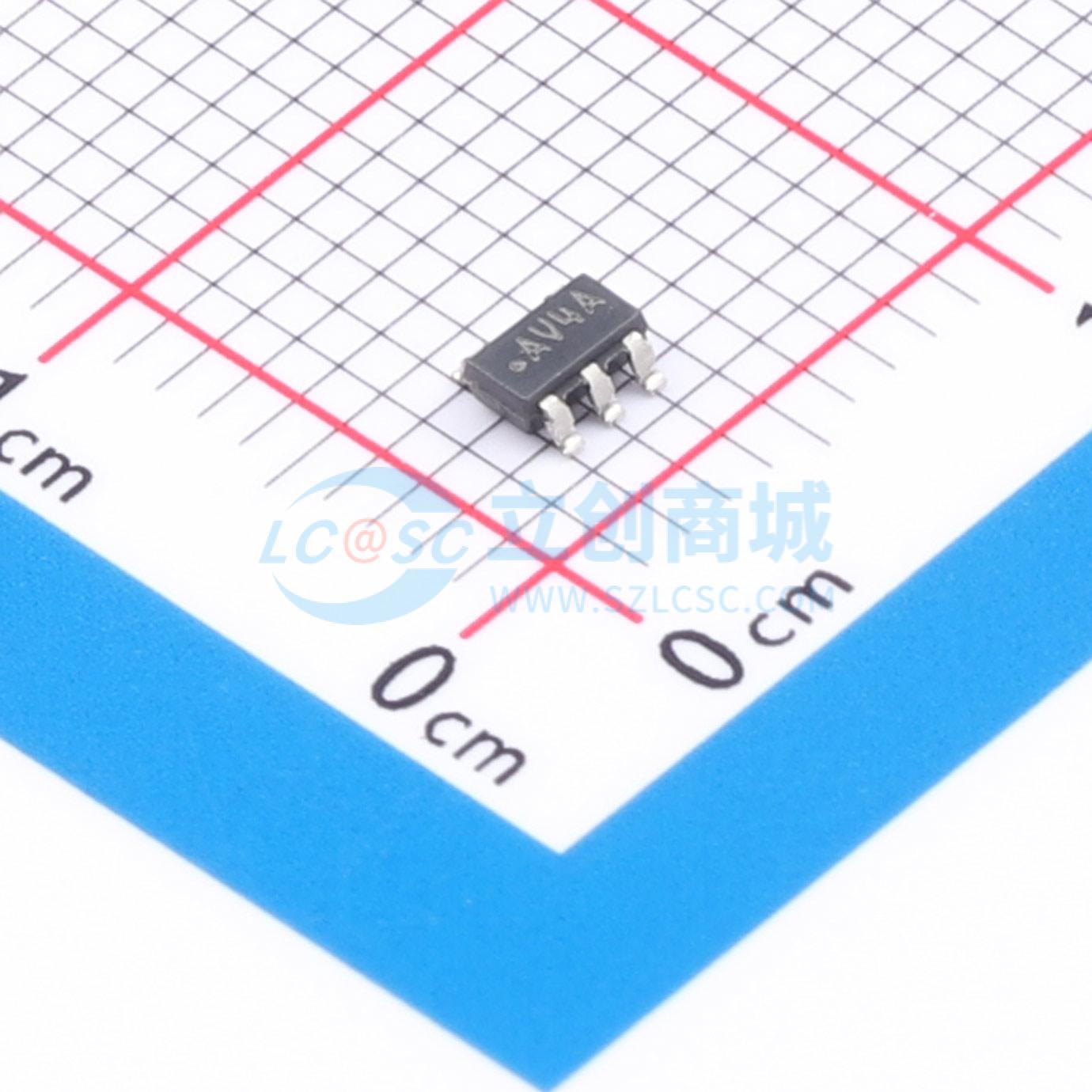

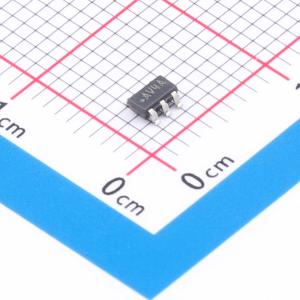

温馨提醒：图片仅供参考，商品以实物为准
LM7341MF/NOPB
轨到轨输入/输出运算放大器，采用小尺寸SOT-23封装，适用于汽车和工业应用
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LM7341 单路、32V、4.6MHz 运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM7341MF/NOPB
- 商品编号
- C2865925
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 1 | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | 4.6MHz | |
| 输入失调电压(Vos) | 200uV | |
| 输入失调电压温漂(Vos TC) | 2uV/℃ | |
| 压摆率(SR) | 1.9V/us | |
| 输入偏置电流(Ib) | 110nA | |
| 输入失调电流(Ios) | 1nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 31nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 115dB | |
| 静态电流(Iq) | 700uA | |
| 输出电流 | 20mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 2.7V~32V | |
| 双电源电压(Vee~Vcc) | - | |
| 功能特性 | - |
商品概述
LM7341是一款轨至轨输入输出运算放大器，采用小型SOT-23封装，具备宽电源电压范围和宽工作温度范围。该器件增益带宽积为4.6MHz，转换速率为1.9V/μs，空载时电源电流为0.75mA，性能在宽电压范围内保持稳定，小巧封装可节省电路板空间，可放置在信号源附近以减少噪声拾取。
商品特性
- 采用小型5引脚SOT-23封装，节省空间
- 输入共模电压范围大于轨至轨，范围为-15.3V~15.3V
- 输出摆幅达到轨至轨，范围为-14.84V~14.86V
- 电源电流典型值0.7mA，空载值为0.75mA
- 增益带宽积为4.6MHz
- 转换速率为1.9V/μs
- 电源电压范围宽，为2.7V~32V
- 电源抑制比为106dB
- 共模抑制比为115dB，在±15V电源下最小可达76dB
- 开环增益为106dB
- 工作温度范围为-40℃~125℃
- 在-40℃、125℃、25℃温度以及2.7V、±5V、±15V电源条件下完成测试
- 内置有限的静电放电保护
应用领域
- 汽车领域
- 工业机器人
- 传感器输出缓冲
- 多电压电源系统
- 光电二极管反向偏置
- 低电流光耦合器
- 高侧检测
- 比较器应用
- 电池充电器
- 测试点输出缓冲
- 地下电流检测
- 供电电压可变的场景
- 电池供电电子产品
