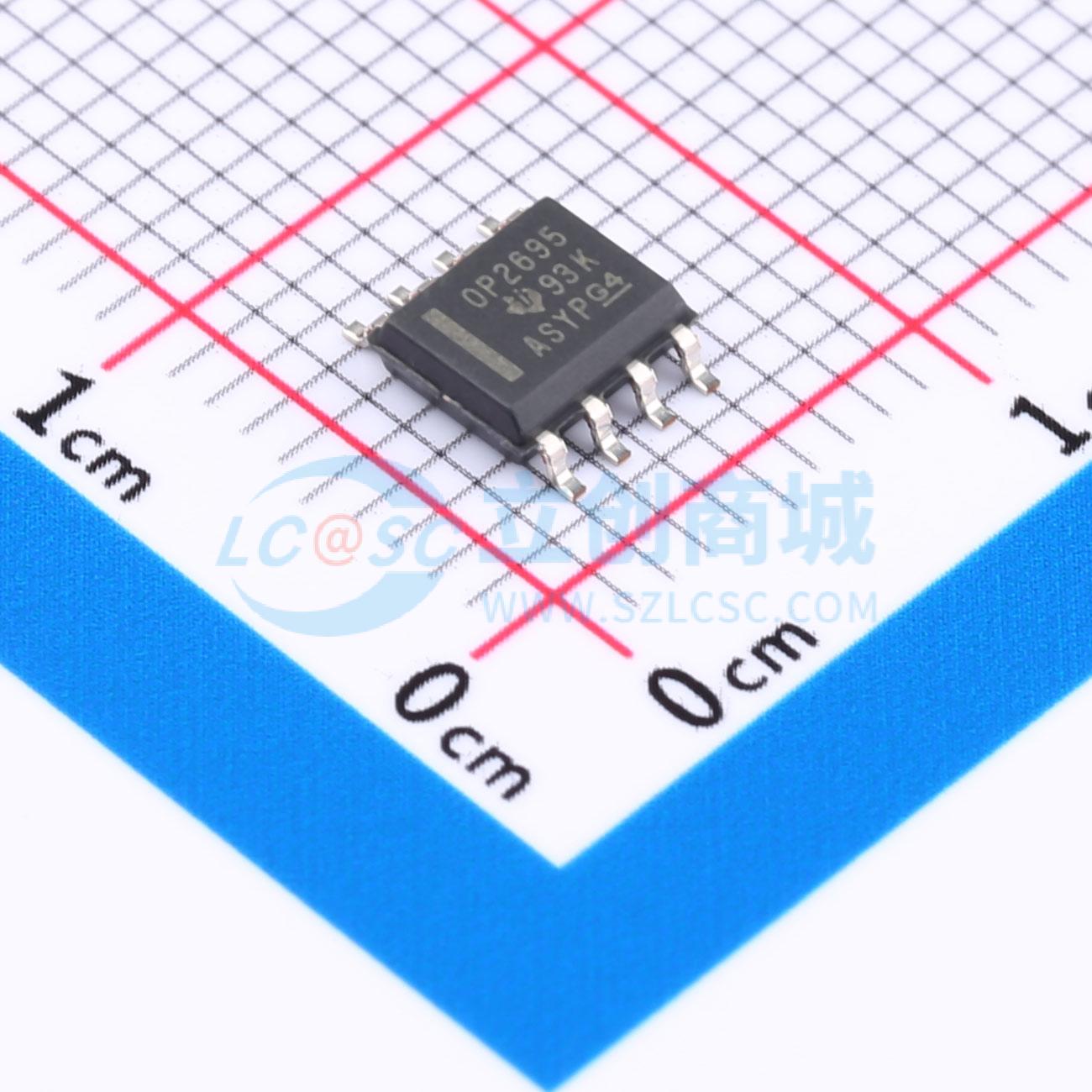

温馨提醒：图片仅供参考，商品以实物为准

OPA2695ID

描述: OPA2695 具有禁用功能的超宽带电流反馈运算放大器
品牌名称: TI(德州仪器)
商品型号: OPA2695ID
商品编号: C2866065
商品封装: SOIC-8
包装方式: 管装
商品毛重: 0.07克(g)

商品参数

	属性	参数值
	商品目录	运算放大器
	放大器数	2
	轨到轨	-
	增益带宽积(GBW)	-
	输入失调电压(Vos)	300uV
	输入失调电压温漂(Vos TC)	40uV/℃
	压摆率(SR)	2.9V/ns
	输入偏置电流(Ib)	13uA
	输入失调电流(Ios)	-

	属性	参数值
	输入电压噪声密度(eN)	1.8nV/√Hz@1MHz
	共模抑制比(CMRR)	54dB
	静态电流(Iq)	25.2mA
	输出电流	90mA
	工作温度	-40℃~+85℃
	单电源电压	3.5V~12V
	双电源电压(Vee~Vcc)	-6.5V~6.5V
	功能特性	使能/关断功能

商品概述

OPA2695是一款双通道超宽带电流反馈型运算放大器，带禁用功能，结合了高压摆率和低输入电压噪声，可提供精度高、成本低、高动态范围的中频放大器，针对高增益工作进行优化，现有两种封装的引脚均经过优化，可提供对称的输入和输出路径，适合作为差分驱动器；每通道供电电流低，在+25℃时经过精确修整，配合低温漂特性，可在全温度范围保持低系统功耗，可选禁用控制引脚可进一步降低系统功耗；禁用引脚悬空或保持高电平时芯片正常工作，引脚拉低后，每通道供电电流降至200μA以下，支持单+5V工作，现有SO-8封装不带禁用功能、QFN-16封装带禁用功能两种可选。

商品特性

增益+2V/V时带宽850MHz，增益+8V/V时带宽450MHz
输出电压摆幅为±4.1V
压摆率可达2900V/μs
f<140MHz、负载800Ω时，差分三阶截点大于40dBm
每通道功耗129mW
禁用状态下每通道功耗仅0.5mW
具备低输入电压噪声特性，低温漂
可选功耗节省禁用功能
引脚布局优化，可提供对称输入输出路径

应用领域

超宽带模数转换器驱动
低成本高精度中频放大器
宽带视频线路驱动器
便携式仪器
有源滤波器
任意波形输出驱动器
差分驱动器
