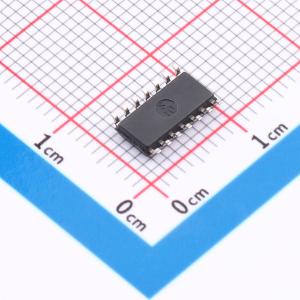

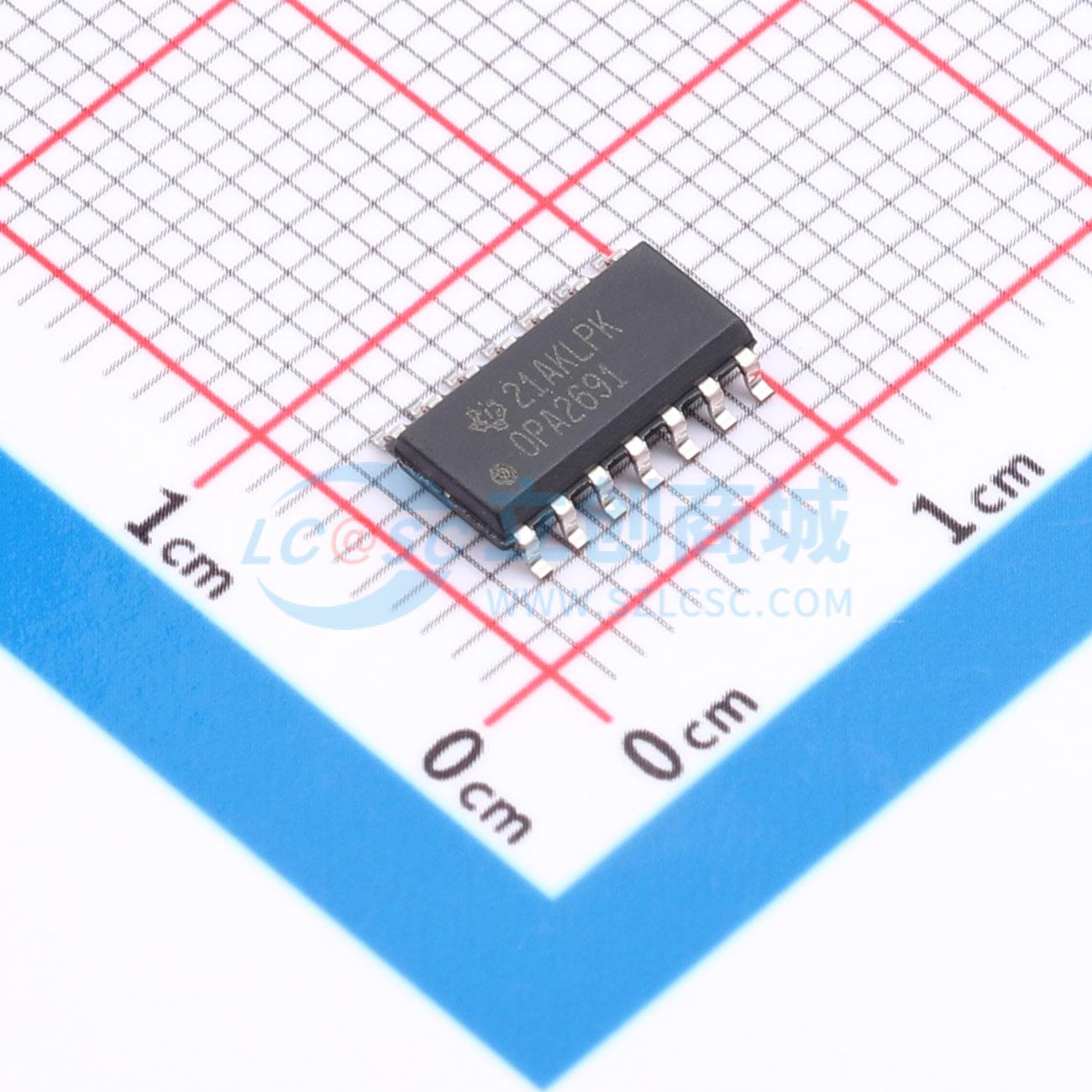

温馨提醒：图片仅供参考，商品以实物为准

OPA2691I-14DR

双宽带、带禁用功能的电流反馈运算放大器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: OPA2691 具有禁用功能的双路宽带电流反馈运算放大器
品牌名称: TI(德州仪器)
商品型号: OPA2691I-14DR
商品编号: C2866298
商品封装: SOIC-14
包装方式: 编带
商品毛重: 2.03克(g)

商品参数

	属性	参数值
	商品目录	运算放大器
	放大器数	2
	轨到轨	-
	增益带宽积(GBW)	280MHz
	输入失调电压(Vos)	800uV
	输入失调电压温漂(Vos TC)	15uV/℃
	压摆率(SR)	2.1V/ns
	输入偏置电流(Ib)	5uA
	输入失调电流(Ios)	-

	属性	参数值
	输入电压噪声密度(eN)	12nV/√Hz@1MHz
	共模抑制比(CMRR)	56dB
	静态电流(Iq)	5.1mA
	输出电流	190mA
	工作温度	-40℃~+85℃
	单电源电压	5V~12V
	双电源电压(Vee~Vcc)	-6V~-2.5V；2.5V~6V
	功能特性	使能/关断功能

商品概述

OPA2691是带关断功能的宽带双通道电流反馈运算放大器，在每通道仅5.1mA的电源电流下，即可获得通常需要更高电源电流才能实现的压摆率和输出功率。采用新型输出级架构，可提供高输出电流，同时具备极小的电压裕度和交越失真，单电源工作性能优异。采用单+5V电源供电时，可实现1V至4V输出摆幅，具备超过150mA驱动电流和190MHz带宽。每通道5.1mA的电源电流在25℃下经过精确修调，配合低温漂特性，可保证更低的最大电源电流。SO-14封装产品带有可选关断控制引脚，可进一步降低系统功耗；关断引脚悬空或保持高电平时为正常工作，拉低后，每通道电源电流降至低于150μA，同时输出变为高阻抗状态，可实现节能。

商品特性

支持灵活电源范围，单电源+5V~+12V，双电源±2.5V~±6V
+5V供电下带宽可达190MHz，对应增益G=+2
单位增益稳定，单位增益下带宽可达280MHz
最大输出电流可达190mA
输出电压摆幅为±4.0V
压摆率可达2100V/μs
静态电源电流低，每通道仅5.1mA
关断状态下电流低，每通道仅150μA
输出级架构优化，交越失真小，电压裕度低
电源电流经精确修调，温度漂移低
可选关断功能，支持功耗管控

应用领域

RGB线驱动器
单电源模数转换器输入驱动器
xDSL线路驱动器/接收器
匹配I/Q通道放大器
宽带视频缓冲器
高速成像通道
便携式仪器
差分ADC驱动器
有源滤波器
宽带反相求和电路
