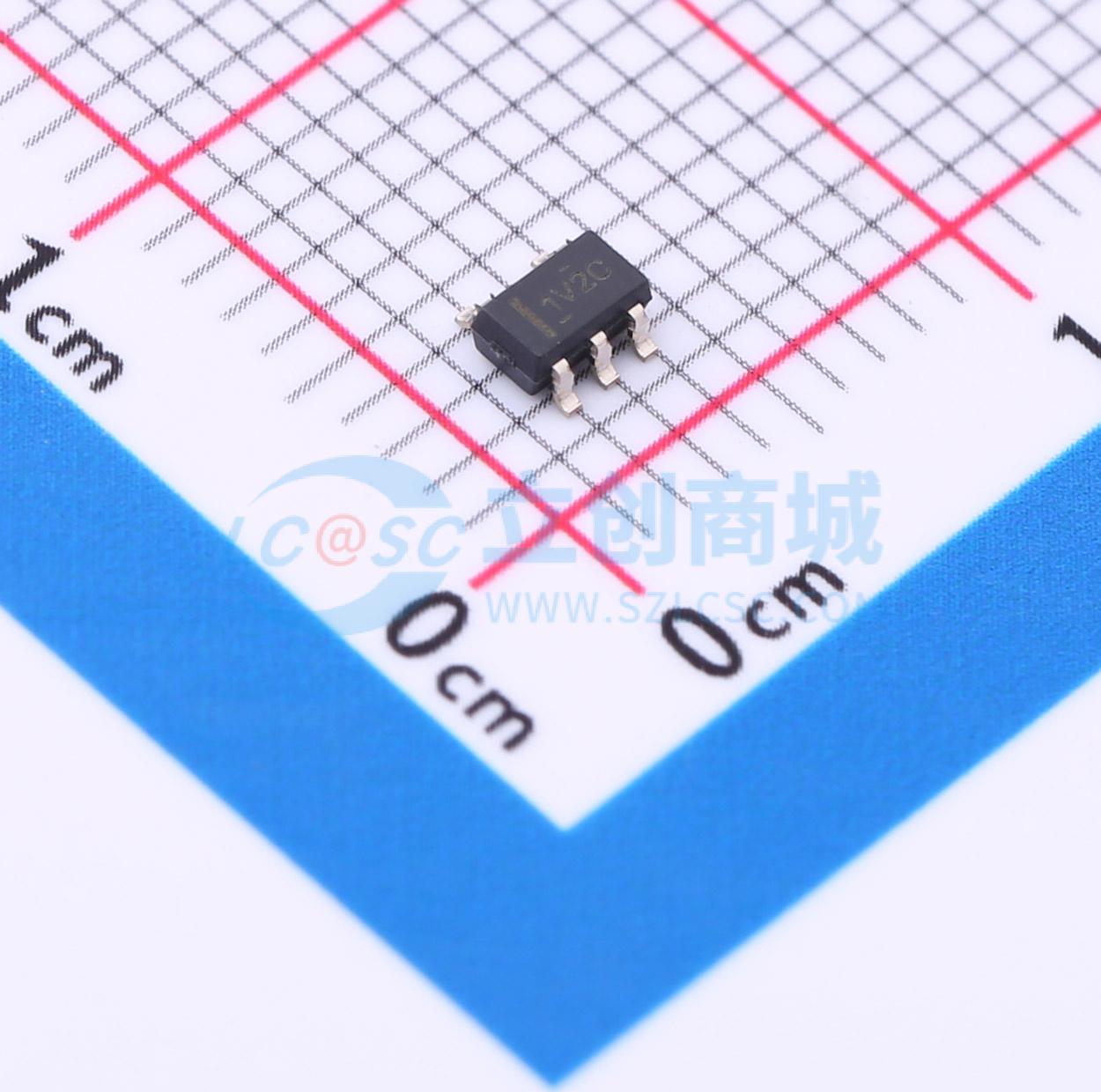

温馨提醒：图片仅供参考，商品以实物为准
INA293A3QDBVRQ1
INA293A3QDBVRQ1
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- INA293-Q1 符合 AEC-Q100 标准的 -4V 至 110V、1.3MHz 超精密电流检测放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- INA293A3QDBVRQ1
- 商品编号
- C2866300
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.026克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流感应放大器 | |
| 放大器数 | 单路 | |
| 共模电压 | -4V~110V | |
| 增益 | 100V/V | |
| 带宽 | 1.3MHz | |
| 输入偏置电流(Ib) | 10uA | |
| 输入失调电压(Vos) | 10uV | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 差分电压 | -12V~+12V | |
| 最大电源宽度(Vdd-Vss) | 20V | |
| 单电源 | 2.7V~20V | |
| 静态电流(Iq) | 1.5mA | |
| 输入失调电压温漂(Vos TC) | 0.5uV/℃ | |
| 压摆率(SR) | 2.5V/us | |
| 共模抑制比(CMRR) | 160dB | |
| 噪声密度(eN) | 50nV/√Hz@1kHz |
商品概述
INA293-Q1 是一款超精密电流检测放大器，可在 –4V 至 110V 的宽共模范围内测量分流电阻器上的压降。负共模电压允许器件的工作电压低于接地电压，从而可在半桥应用中精确测量再循环电流。低失调电压、小增益误差和高直流 CMRR 的组合可实现高精度的电流测量。INA293-Q1 不仅适用于直流电流测量，还适用于高速应用（例如快速过流保护），此类应用具有 1.3MHz 的高带宽和 85dB 交流 CMRR（50kHz 时）。INA293-Q1 由 2.7V 至 20V 的单电源供电，电源电流为 1.5mA。INA293-Q1 提供五个增益选项：20V/V、50V/V、100V/V、200V/V 和 500V/V。这些增益选项可以满足宽动态范围电流检测应用。INA293-Q1 的额定工作温度范围为 -40°C 至 +125°C，并且采用节省空间且配备两种引脚型号的 SOT-23 封装。
商品特性
- 符合面向汽车应用的 AEC-Q100 标准 – 温度等级 1: -40°C 至 +125°C，TA
- 提供功能安全
- 可帮助进行功能安全系统设计的文档
- 宽共模电压：工作电压： -4V 至 +110V，可承受电压： -20V 至 +120V
- 出色的共模抑制比 (CMRR)：160dB 直流 CMRR，85dB 交流 CMRR（50kHz 时）
- 精度：增益误差：±0.15%（最大值），增益漂移：±10ppm/°C（最大值）；失调电压：±15μV（典型值），温漂：±0.05μV/°C（典型值）
- 高带宽：1.3 MHz
- 压摆率：2.5 V/μs
- 静态电流：1.5mA
- 可用增益：20V/V、50V/V、100V/V、200V/V 和 500V/V
应用领域
- 48V 汽车
- 螺线管控制
- 48V 直流/直流转换器
- 阀门控制
