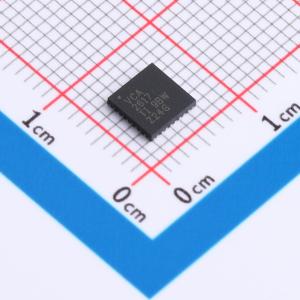

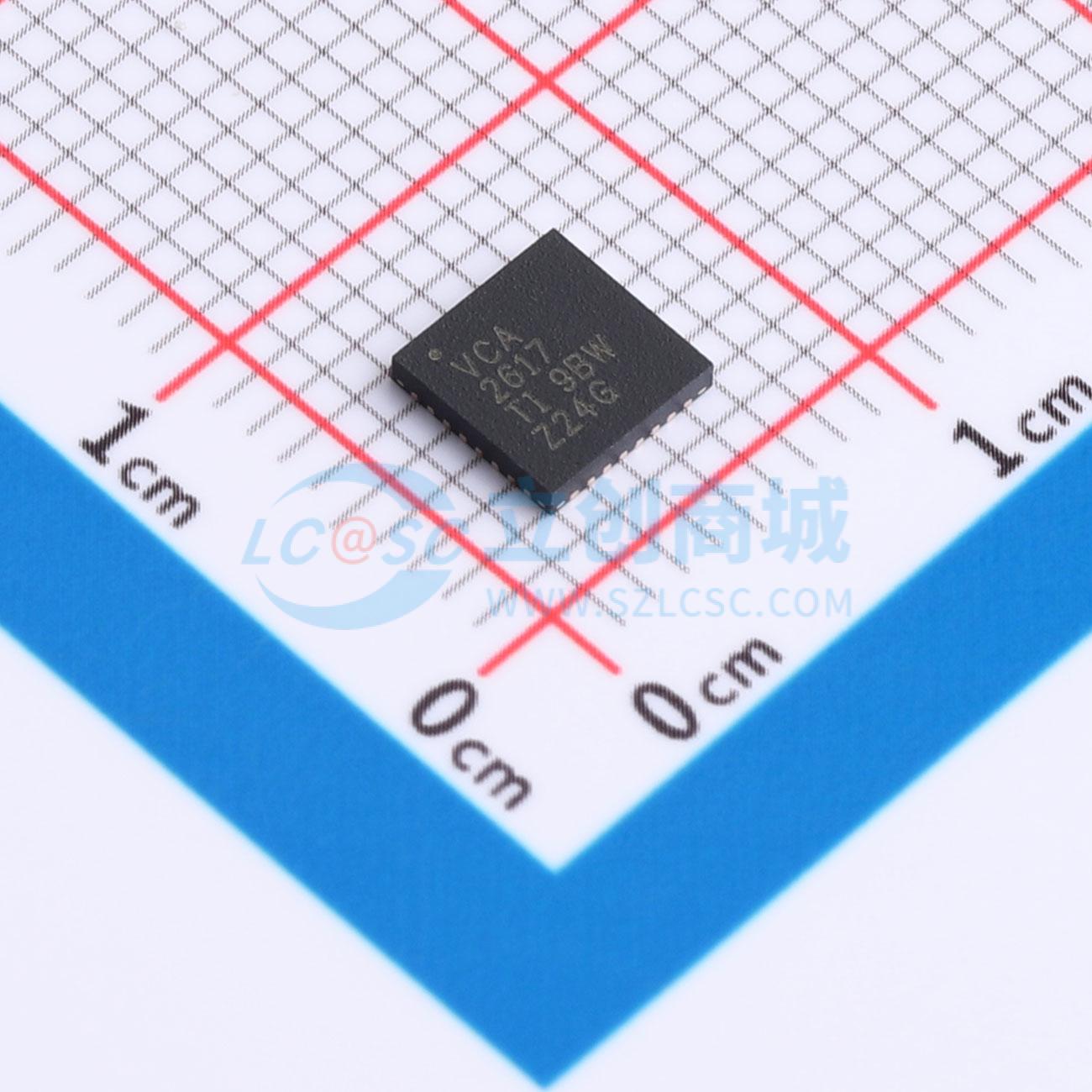

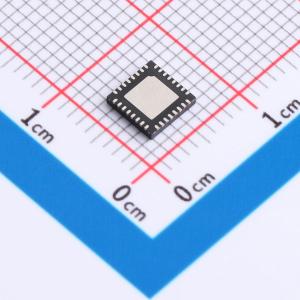

温馨提醒：图片仅供参考，商品以实物为准

VCA2617RHBR

双通道、连续可变电压控制增益放大器，适用于超声系统、接近探测器和测试设备

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 2 通道小型封装的可变增益放大器 32-VQFN -40 to 85
品牌名称: TI(德州仪器)
商品型号: VCA2617RHBR
商品编号: C2866303
商品封装: VQFN-32(5x5)
包装方式: 编带
商品毛重: 5.966667克(g)

商品参数

商品概述

VCA2617是一款适用于各种超声系统以及接近探测器和测试设备应用的双通道、连续可变电压控制增益放大器。VCA2617采用真正的可变增益放大器架构，在低增益时实现非常好的噪声性能，同时不牺牲高增益失真性能。根据线性分贝响应，VCA2617的增益可以在0.2V至2.3V控制电压下变化48dB范围。两个独立的高阻抗控制输入允许通道独立变增益。每个VCA2617通道可以配置提供-10dB到38dB或-16dB到32dB的增益范围，取决于增益选择引脚(HG)。此后期增益特性使用户能够优化VCA2617的输出摆幅以适应各种高速模数转换器(ADC)。为了改善系统过载恢复时间，VCA2617还提供内部箝位电路，其中外部施加电压设置所需的输出箝位电平。VCA2617在单个+5V电源下运行，每个通道仅消耗52mW功率。它采用小型QF 32封装（5x5mm）.

应用领域

医疗和工业超声系统
适用于10位和12位系统
测试设备
声纳

	属性	参数值
	商品目录	可编程/可变增益放大器(PGA/VGA)
	通道数	双路
	带宽(-3dB)	-

	属性	参数值
	压摆率(SR)	100V/us
	工作电流	-
	功能特性	使能/关断功能；模拟电压增益
