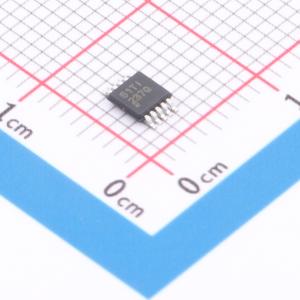

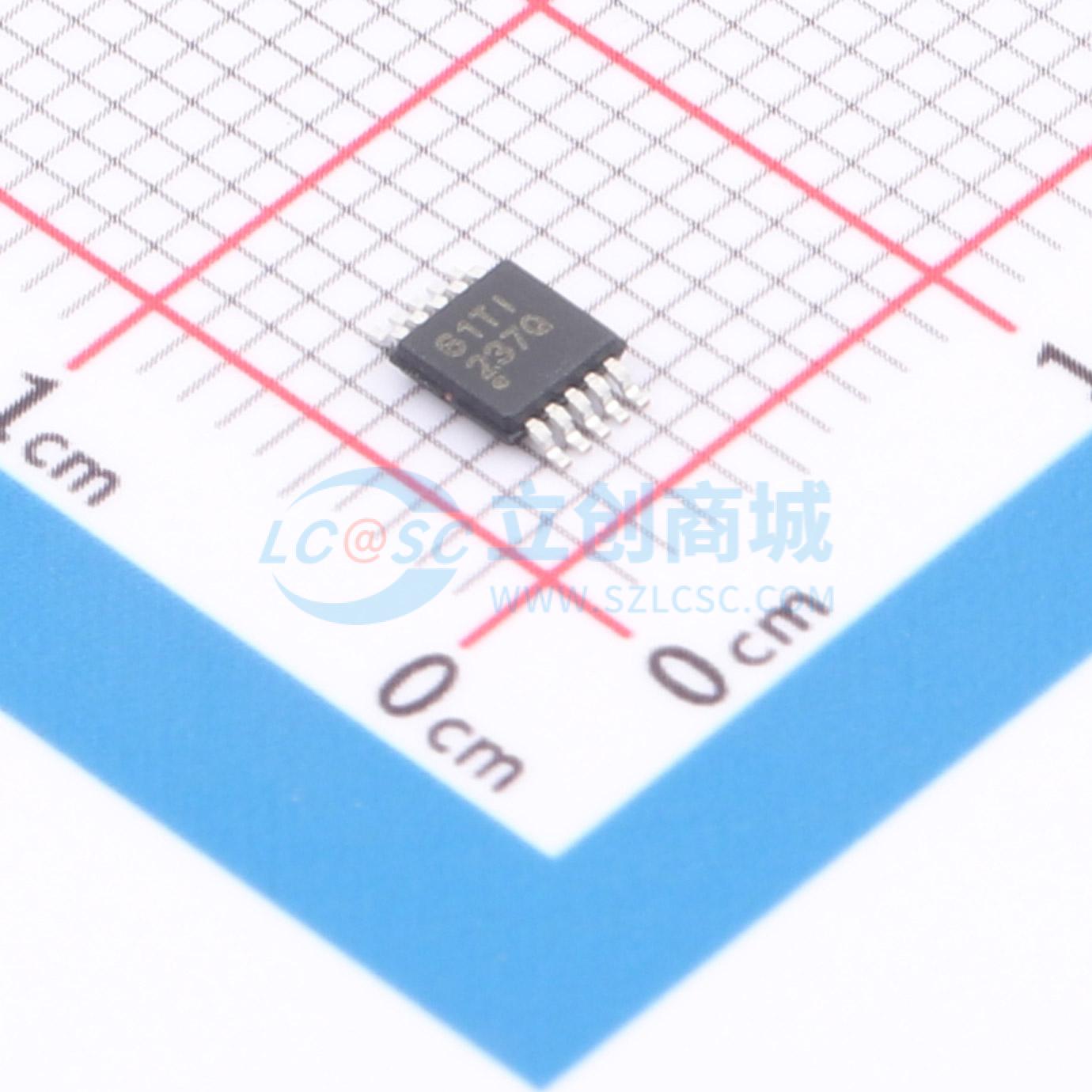

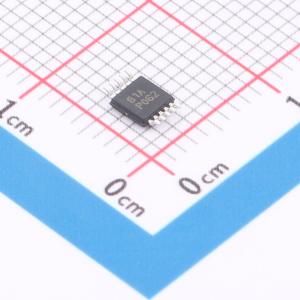

INA237AQDGSRQ1

85V、16位、精密功率监控器，具有I2C接口

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: INA237-Q1 符合 AEC-Q100 标准的 85V、16 位、I2C 输出电流/电压/充电监控器
品牌名称: TI(德州仪器)
商品型号: INA237AQDGSRQ1
商品编号: C2866496
商品封装: VSSOP-10-0.5mm
包装方式: 编带
商品毛重: 0.137757克(g)

商品参数

	属性	参数值
	商品目录	运算放大器
	放大器数	-
	最大电源宽度(Vdd-Vss)	9V
	轨到轨	-
	增益带宽积(GBP)	-
	输入失调电压(Vos)	50uV
	输入失调电压温漂(Vos TC)	20nV/℃
	输入偏置电流(Ib)	2.5nA

商品概述

INA237-Q1是一款超精密数字功率监控器，配备专为电流检测应用而设计的16位Δ - Σ ADC。该器件可跨共模电压支持范围为 - 0.3V至 +85V的电阻式分流器感测元件测量 ±163.84mV 或 ±40.96mV 的满量程差分输入。 INA237-Q1报告电流、总线电压、温度和功率，同时在后台执行所需的计算。集成的温度传感器用于裸片温度测量的精度为 ±1℃ ，并可用于监测系统环境温度。 INA237-Q1采用低温漂和增益漂移设计，以使此器件可用于在制造过程中不进行多温度校准的精密系统。此外，非常低的失调电压和噪声允许在A至kA感测应用中使用，并在感应分流器元件上提供宽的动态范围而不会产生显著的功率损耗。该器件的低输入偏置电流允许使用较大的电流检测电阻器，从而能够提供微安级的精确电流测量。该器件允许选择从 50μs 到4.12ms的ADC转换时间以及从1x到 1024x 的采样平均值，这有助于进一步降低测量数据的噪声。

商品特性

符合面向汽车应用的 AEC - Q100 标准
温度等级 1： - 40℃ 至 +125℃，TA
提供功能安全
可帮助进行功能安全系统设计的文档
高分辨率、16位 Δ - Σ ADC
电流监控精度：
- 失调电压： ±50μV（最大值）
- 温漂： ±0.02μV / ℃（最大值）
- 增益误差： ±0.3%（最大值）
- 增益误差漂移： ±50ppm / ℃（最大值）
- 共模抑制：120dB（最小值）
电源监控精度：1.6% 满量程， - 40℃ 至 +125℃（最大值）
快速警报响应：75μs
宽共模范围： - 0.3V 至 +85V
总线电压感应输入：0V 至 85V
分流器满量程差分范围： ±163.84mV / ±40.96mV
输入偏置电流：2.5nA（最大值）
温度传感器： ±1℃（25℃ 时为最大值）
可编程转换时间和平均值计算
2.94MHz 高速 I2C 接口，具有16引脚可选地址
在2.7V至5.5V电源下工作：
- 工作电流：640μA（典型值）
- 关断电流：5μA（最大值）

应用领域

汽车电池管理系统
EV/HEV A - KA感测应用
直流/直流转换器和功率逆变器
ADAS域控制器

	属性	参数值
	输入失调电流(Ios)	-
	共模抑制比(CMRR)	140dB
	输入失调电流温漂(Ios TC)	-
	静态电流(Iq)	750uA
	输出电流	-
	工作温度	-40℃~+125℃
	单电源	2.7V~5.5V
