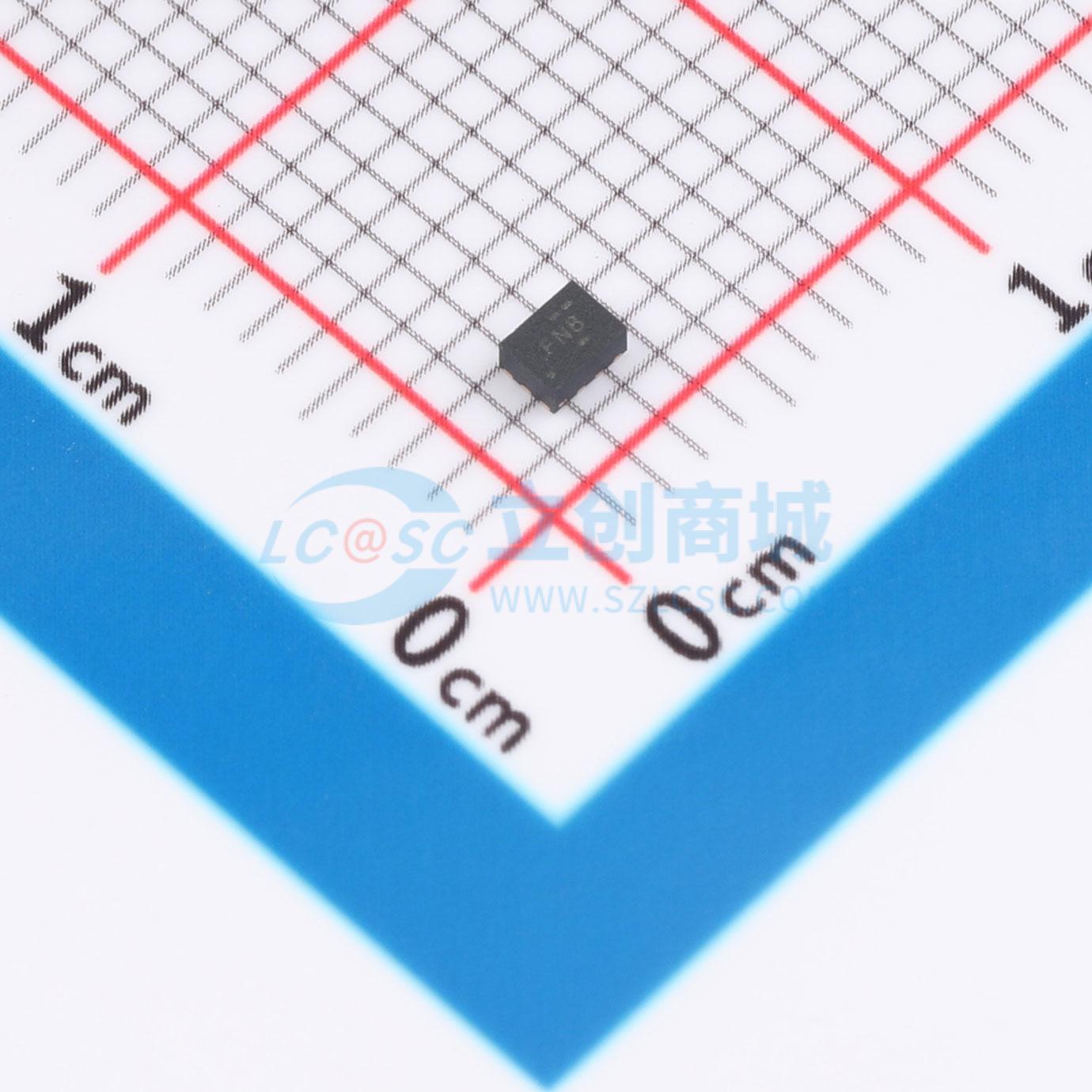

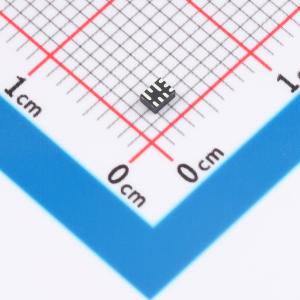

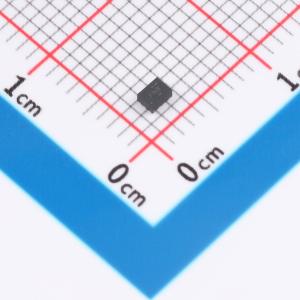

TPS62903RPJR
降压型 3A 3V~17V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- TPS62903是一款高效、小型且灵活的同步降压DC-DC转换器,具有3V到17V的宽输入电压范围,支持多种标称输入,如12V电源轨、单节或多节锂离子电池以及5V或3.3V电源轨。该器件具有4μA的典型静态电流,可选的2.5MHz和1.0MHz开关频率,62mΩ的高侧导通电阻和22mΩ的低侧导通电阻。自动效率增强功能（AEE）和可配置的输出电压选项使其非常适用于各种应用。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS62903RPJR
- 商品编号
- C2866502
- 商品封装
- VQFN-9-HR(1.5x2)
- 包装方式
- 编带
- 商品毛重
- 0.214286克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 3V~17V | |
| 输出电压 | 400mV~5.5V | |
| 输出电流 | 3A | |
| 开关频率 | 1MHz；2.5MHz | |
| 工作温度 | -40℃~+150℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 轻载高效模式；可调软启动；过流保护；输出放电；工作状态指示；输出电压跟随 |
商品概述
TPS62903 是一款高效、小巧、灵活且易用的同步降压直流/直流转换器。2.5MHz 或 1.0MHz 的可选开关频率支持使用小型电感器，并提供快速瞬态响应。该器件利用 DCS-Control 拓扑支持 ± 1% 的高 VOUT 精度。3V至 17V 的宽输入电压范围支持各种标称输入，例如12V 电源轨、单节或多节锂离子电池、5V 或 3.3V 电源轨。TPS62903 可在轻负载时自动进入省电模式（如果选择了自动 PFM/PWM）以保持高效率。此外，为了在非常小的负载下提供高效率，该器件具有 4µA 的低典型静态电流。AEE（如果启用）可在 VIN、VOUT 和负载电流范围内提供高效率。该器件包含一个 MODE/Smart-CONF 输入，用来设置内部/外部分压器、开关频率、输出电压放电和自动省电模式或强制 PWM 操作。该器件采用小型 9 引脚 VQFN 封装，尺寸为 1.50mm× 2.00mm，间距为 0.5mm。如需了解所有可用封装，请参阅数据表末尾的可订购产品附录。
商品特性
- 在宽占空比和负载范围内可实现高效率
- 自动效率增强 (AEE)
- 采用间距为 0.5mm 的小型 1.5mm × 2.0mm QFN 封装
- 高达 3A 的持续输出电流
- 整个温度范围(-40℃ 至 150℃)内的反馈电压精度达 ±0.9%
- 可配置的输出电压选项
- 带 100% 模式的 DCS-Control™ 拓扑
- 高度灵活且易于使用
- 针对单层布线的引脚排列进行了优化
- 精密使能输入
- 支持强制 PWM 或自动省电模式
- 电源正常状态输出
- 可选有源输出放电
- 可调软启动和跟踪
- 无需外部自举电容器
- 可借助 WEBENCH® Power Designer 创建定制设计方案
应用领域
- 工厂自动化和控制
- 楼宇自动化
- 数据中心和企业级计算
- 电机驱动系统
- 电力输送
- PC 和笔记本电脑
