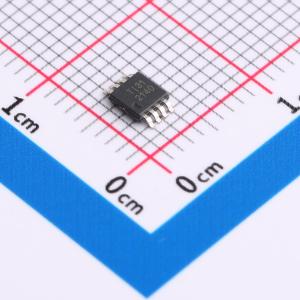

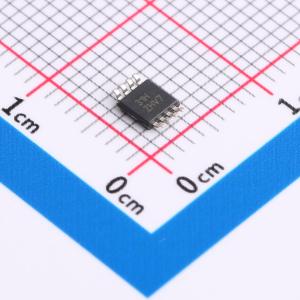

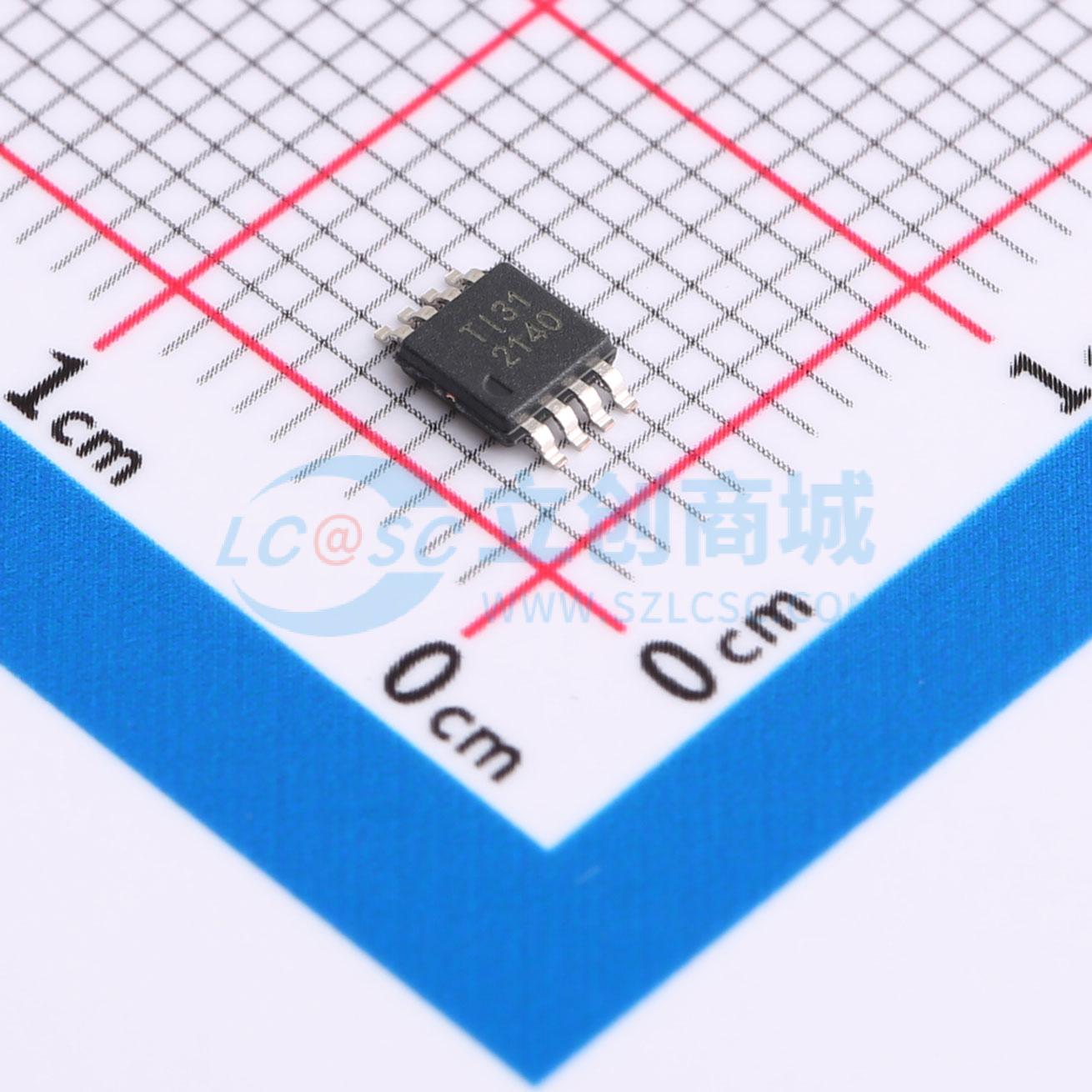

OPA2140AIDGKT
OPAx140高精度、低噪声、轨至轨输出11MHz JFET运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- OPA2140 具有轨到轨输出的双通道、11MHz、低噪声 36V JFET 精密运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- OPA2140AIDGKT
- 商品编号
- C2866505
- 商品封装
- MSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.51克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | FET输入运放 | |
| 放大器数 | 双路 | |
| 增益带宽积(GBP) | 11MHz | |
| 输入偏置电流(Ib) | 10pA | |
| 输入失调电压(Vos) | 120uV | |
| 共模抑制比(CMRR) | 120dB | |
| 压摆率(SR) | 20V/us | |
| 静态电流(Iq) | 1.8mA | |
| 轨到轨 | 轨到轨输出 |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电压温漂(Vos TC) | 0.35uV/℃ | |
| 输出电流 | 36mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 4.5V~36V | |
| 双电源(Vee ~ Vcc) | 2.25V~18V；-18V~-2.25V | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 噪声密度(eN) | 5.1nV/√Hz@1kHz | |
| 输入失调电流(Ios) | 10pA |
商品概述
OPA140、OPA2140 和OPA4140 运算放大器系列器件是一系列具有良好漂移性能和低输入偏置电流的低功耗JFET 输入放大器。凭借其包括V- 在内的轨至轨输出摆幅和输入范围，设计人员可以利用JFET 放大器的低噪声特性，同时还可以连接到现代单电源精密模数转换器(ADC) 和数模转换器(DAC)。 OPA140 可实现11MHz 单位增益带宽和20V/μs 压摆率，同时仅消耗1.8mA（典型值）的静态电流。它由4.5V 至36V 单电源或±2.25V 至±18V 双电源供电。 所有器件版本的额定工作温度范围均为 -40°C 至 +125°C ，可用于最具有挑战性的环境中。
商品特性
- 极低的温漂：1μV/°C（最大值）
- 极低的偏移：120μV
- 低输入偏置电流：10pA（最大值）
- 极低的1/f 噪声：250nVPP，0.1Hz 至10Hz
- 低噪声：5.1nV/√Hz
- 压摆率：20V/μs
- 低电源电流：2mA（最大值）
- 输入电压范围包括V- 电源
- 单电源运作：4.5V 至36V
- 双电源运作：±2.25V 至±18V
- 无相位反转
- 行业标准SOIC 封装、VSSOP、TSSOP 和SOT-23 封装
应用领域
- 电池供电仪器
- 工业控制
- 医疗仪表
- 光电二极管放大器
- 有源滤波器
- 数据采集系统
- 自动测试系统
