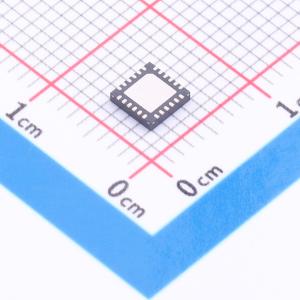

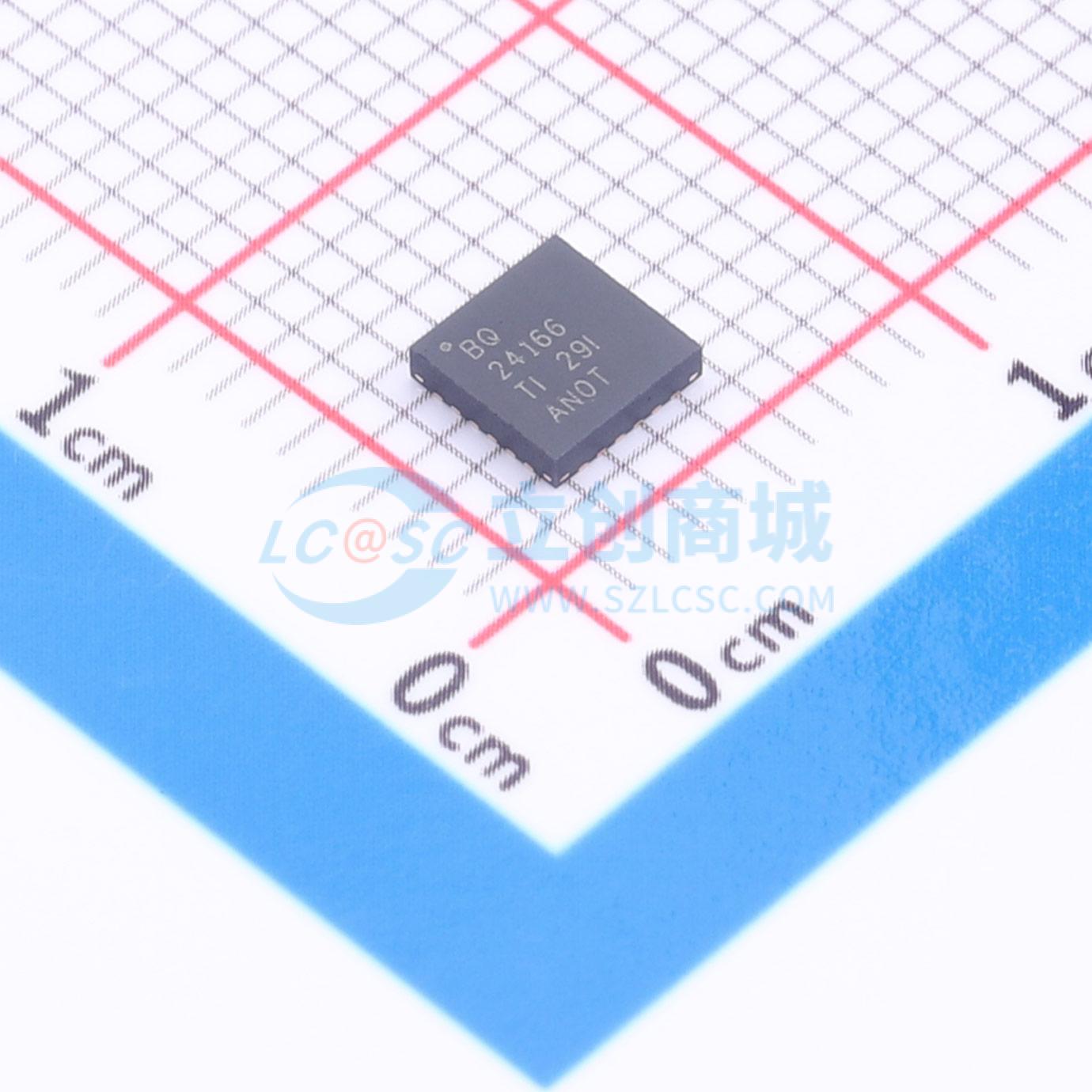

BQ24166RGET

bq24165，bq24166 和 bq24167 是高度集成的单节锂离子电池充电器和系统电源路径管理器件，针对空间有限且含有高容量电池的便携式应用。单节充电器具有双输入，可在 USB 端口或者更高功率输入电源（交流适配器或者无线充电输入）情况下用于多用解决方案，两个输入相互独立，由 bq24165/166/167 使用具有优先级的 IN 输入进行管理。 电源路径管理特性使 bq24165/166/167 能从高效直流到直流转换器为系统供电，同时对电池独立充电。充电器监视电池电流，在系统负载所需电流超输入电流限制时减少充电电流，实现正常充电终止和定时器运行。系统电压调节至电池电压，但不低于 3.5V，最小系统电压支持使系统能与残次品或缺失的电池组运行，在电池完全放电或无电池时可瞬时系统启动。当适配器不能传送峰值系统电流时，电源路径管理架构允许电池补充系统电流需要，可使用较小的适配器。2.5A 输入电流性能可在不考虑电池电压情况下，适配器插入即可进行 GSM 电话呼叫。 电池充电经历调节、恒定电流和恒定电压三个阶段。内部控制环路监视 IC 结温，超内部温度阀值则减少充电电流。bq24166 和 bq24167 提供基于电压的电池组热敏电阻监控输入 (TS) 监控电池温度以保证安全充电，bq24166 的 TS 功能与 JEITA 兼容。

• 具有独立电源路径控制的高效开关模式充电器，可使用深度放电电池或者在无电池的情况下进行 GSM 呼叫，从深度放电电池或者在无电池的情况下快速启动系统
• 双输入充电器，额定输入电压 20V，并具有过压保护功能 (OVP)，USB 输入电压 6.5V，IN 输入电压 10.5V
• 集成场效应晶体管 (FET) 可使充电率高达 2.5A，IN 输入高达 2.5A，USB 输入高达 1.5A
• 用于电源路径管理的高度集成电池 N 通道金属氧化物半导体场效应晶体管 (MOSFET) 控制器
• 安全且精确的电池管理功能，电池调节精度 0.5%，±10% 充电电流准确度，可调充电电流，输入电流限制，和 VINDPM 阀值（用于 IN 输入）
• JEITA 实现简便，充电参数选择器输入 (CE1，CE2) 用于 (bq24165)
• 基于电压的，NTC 监控输入 (TS)，标准温度范围 (bq24166)，JEITA 兼容 (bq24167)
• 针对输出电流控制的热调节保护
• 低电池泄漏电流，BAT 短路保护
• 软启动特性降低涌入电流
• 热关断和保护
• 采用小型 2.8mm×2.8mm 49 焊球晶圆级芯片封装 (WCSP) 或 4mm × 4mm 四方扁平无引线 (QFN) 封装

• 手持产品
• 便携式媒体播放器
• 便携式设备
• 上网本和便携式互联网器件
