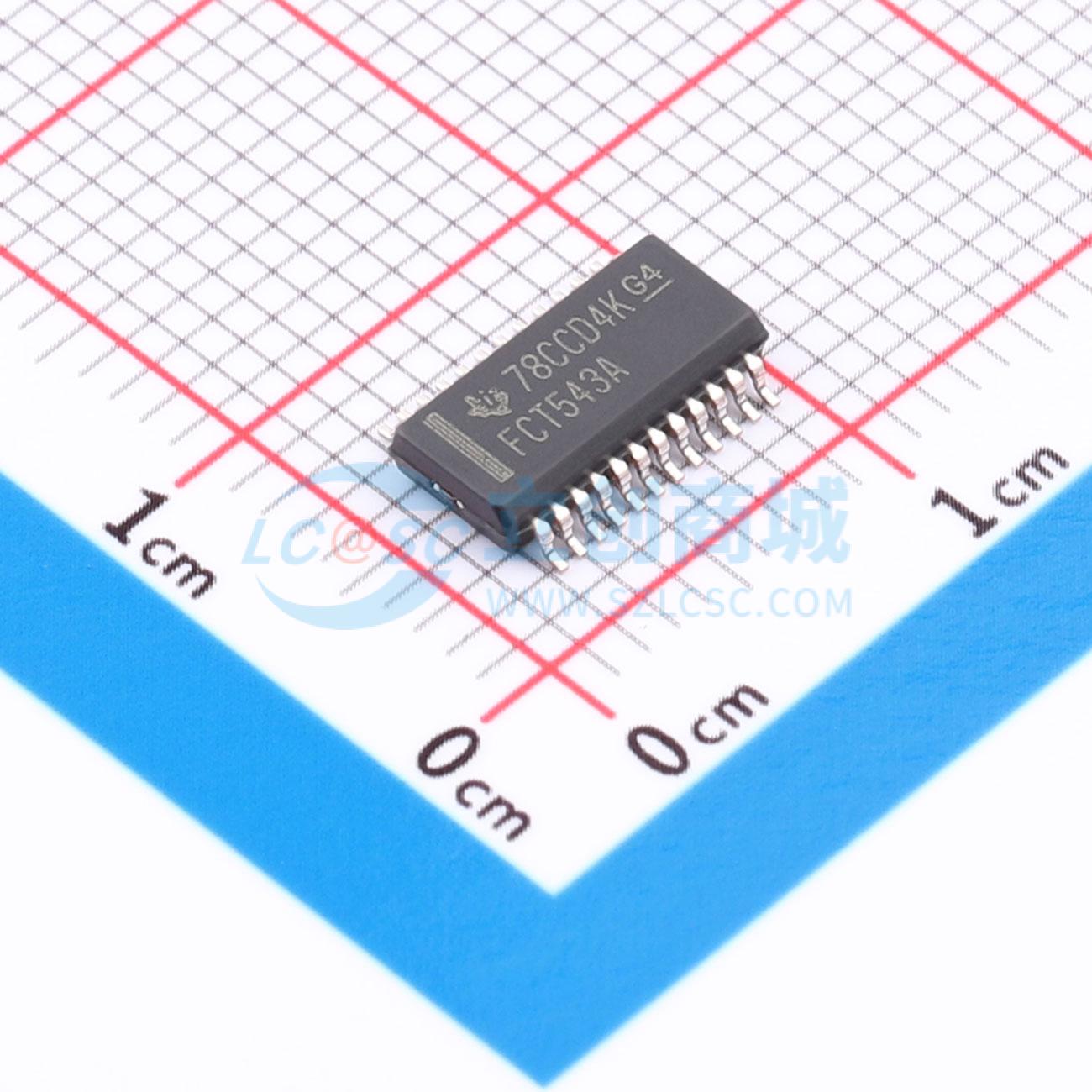

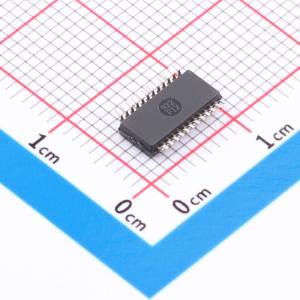

温馨提醒：图片仅供参考，商品以实物为准
CY74FCT543ATQCT
带三态输出的8位锁存收发寄存器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CY74FCT543T 具有三态输出的八路寄存收发器
- 品牌名称
- TI(德州仪器)
- 商品型号
- CY74FCT543ATQCT
- 商品编号
- C2866088
- 商品封装
- SSOP-24-150mil
- 包装方式
- 编带
- 商品毛重
- 0.984克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | 施密特触发器 | |
| 输出类型 | 三态 | |
| 工作电压 | 4.75V~5.25V | |
| 元件数 | 1 | |
| 每个元件位数 | 8 | |
| 通道类型 | 双向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 64mA | |
| 拉电流(IOH) | 32mA | |
| 系列 | 74FCT | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流(Iq) | 200uA | |
| 传播延迟(tpd) | 6.5ns@5V,50pF | |
| 功能特性 | 边沿速率可控；掉电隔离；输出使能 |
商品概述
FCT543T八进制锁存收发器包含两组八位D型锁存器，每组都配有独立的锁存使能LEAB、LEBA和输出使能OEAB、OEBA输入，可对任一数据流方向的输入输出实现独立控制。以A到B的数据流为例，需使A到B使能CEAB输入为低电平，才能从A输入数据或从B输出数据；CEAB为低时，A到B锁存使能LEAB输入为低电平会使A到B锁存处于透明状态，LEAB随后的低到高跳变会使A锁存进入存储模式，其输出不再随A输入变化；当CEAB和OEAB都为低时，三态B输出缓冲器激活，输出A锁存的当前数据。B到A的数据流控制类似，仅使用CEBA、LEBA、OEBA输入。该器件针对部分掉电应用做了完整规范设计，Ioff电路可禁用输出，避免器件掉电时产生破坏性回流电流。
商品特性
- 功能、引脚分配和驱动兼容FCT和F逻辑
- 输出高电平较等效FCT功能降低，典型值为3.3V
- 内置边沿速率控制电路，可显著改善噪声特性
- Ioff支持部分掉电模式运行
- 上升时间和下降时间相互匹配
- 完全兼容TTL输入输出逻辑电平
- 配备三态输出
- ESD防护性能超过JESD 22标准，支持人体模型2000V、机器模型200V、带电器件模型1000V
- 每个方向的数据流配有独立控制
- 采用背靠背锁存实现存储
- CY54FCT543T输出灌电流48mA，输出拉电流12mA
- CY74FCT543T输出灌电流64mA，输出拉电流32mA
- 最大额定值：电源电压对地范围-0.5V~7V，直流输入电压范围-0.5V~7V，直流输出电压范围-0.5V~7V，单引脚最大直流输出灌电流120mA
- Q封装热阻抗θJA为61℃/W，SO封装热阻抗θJA为46℃/W
- 通电环境温度范围-65℃~135℃，存储温度范围-65℃~150℃
- 所有未使用的输入必须接VCC或GND，以保证器件正常工作
- 典型参数测试条件为VCC=5V，环境温度25℃
