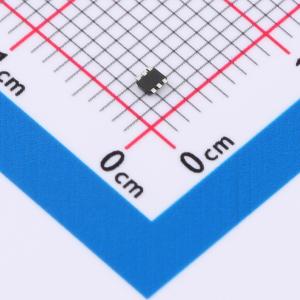

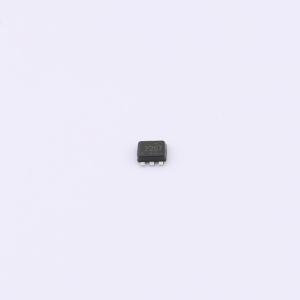

温馨提醒：图片仅供参考，商品以实物为准
TPS562207DRLR
4.3-V至17-V输入、2-A同步降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPS562207是一款采用SOT563封装的2A同步降压转换器,输入电压范围为4.3V至17V,输出电压范围为0.804V至7V,具有快速瞬态响应的D-CAP2模式控制,开关频率为580kHz,低关断电流（低于3uA）,并支持低ESR输出电容。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS562207DRLR
- 商品编号
- C2866111
- 商品封装
- SOT-563
- 包装方式
- 编带
- 商品毛重
- 0.028克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.3V~17V | |
| 输出电压 | 804mV~7V | |
| 输出电流 | 2A | |
| 开关频率 | 580kHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
TPS562207 是一款采用 SOT563 封装的简单易用型 2A 同步降压转换器。 该器件经过优化，更大程度减少了运行所需的外部元件并可实现低待机电流。 该开关模式电源 (SMPS) 器件采用 D-CAP2 模式控制，能够提供快速瞬态响应，并且在无需外部补偿器件的情况下支持专用聚合物等低等效串联电阻 (ESR) 输出电容以及超低 ESR 陶瓷电容器。 TPS562207 采用强制连续导通模式 (FCCM) 运行，从而保持固定的开关频率并实现很小的输出电压纹波。TPS562207 采用 6 引脚 1.6mm × 1.6mm SOT563(DRL) 封装，额定结温范围为 – 40°C 至 125°C。
商品特性
- 2A 转换器集成了 140mΩ 和 84mΩ FET
- 具有快速瞬态响应的 D-CAP2™ 模式控制
- 输入电压范围：4.3V 至 17V
- 输出电压范围：0.804V 至 7V
- 强制连续导通模式
- 580kHz 开关频率
- 低关断电流（低于 3μA）
- 2% 反馈电压精度 (25°C)
- 提供预偏置功能
- 逐周期过流限制
- 断续模式过流保护
- 非锁存 UVP 和 TSD 保护
- 固定软启动：1.2ms
应用领域
- 数字电视电源
- 智能扬声器
- 有线网络
- 数字机顶盒 (STB)
- 监控
