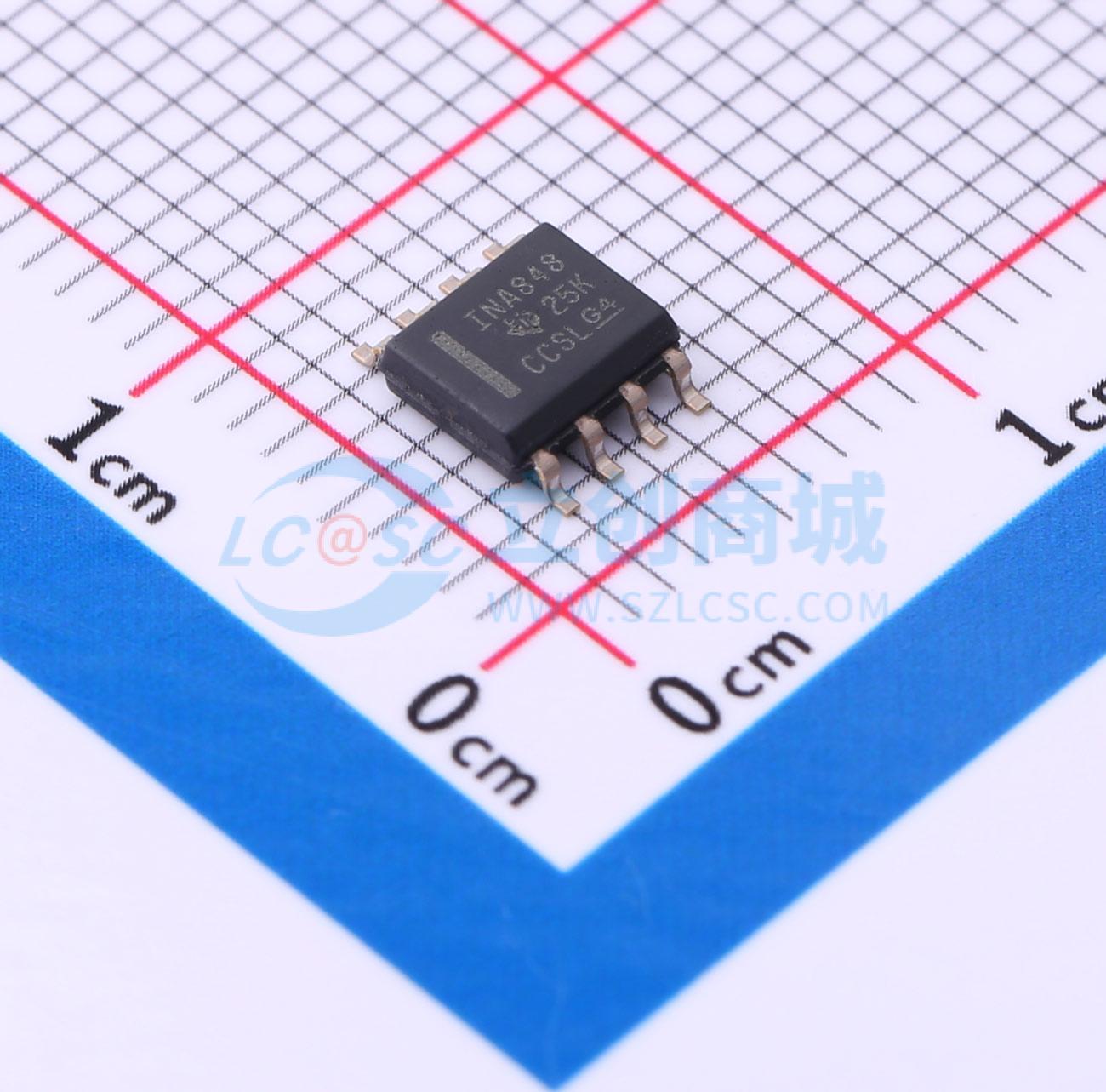

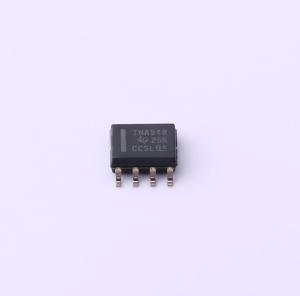

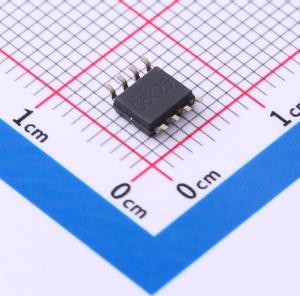

INA848IDR
超低噪声、高带宽固定增益仪表放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- INA848 具有 2000 固定增益的超低噪声、高带宽仪表放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- INA848IDR
- 商品编号
- C2866115
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.105克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 仪表放大器 | |
| 放大器数 | 单路 | |
| 共模抑制比(CMRR) | 132dB | |
| 输入偏置电流(Ib) | 25nA | |
| 输入失调电压(Vos) | 35uV | |
| 压摆率(SR) | 45V/us | |
| 输出电流 | 50mA | |
| 静态电流(Iq) | 6.6mA | |
| 输入失调电压温漂(Vos TC) | 450nV/℃ | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 1.3nV/√Hz@1kHz | |
| 输入失调电流(Ios) | 2nA | |
| 输入失调电流温漂(Ios TC) | 10pA/℃ | |
| 单电源电压 | 8V~36V | |
| 双电源电压(Vee~Vcc) | -18V~-4V；4V~18V | |
| 电源纹波抑制比(PSRR) | 150dB | |
| 稳定时间 | 500ns | |
| 功能特性 | 过压保护；内部设置增益 | |
| 电压增益 | 2000V/V | |
| 增益误差 | 0.05% |
商品概述
INA848 是一款固定增益仪表放大器，针对高精度测量（例如超小的快速差动输入信号）进行了优化。超 β 拓扑提供了非常低的输入偏置电流和电流噪声。匹配良好的晶体管有助于实现非常低的失调电压和温漂。匹配内部电阻器可在整个输入电压范围内产生132dB 的较高共模抑制比，以及超低的增益漂移误差5ppm/℃（最大值）。INA848 的电流反馈拓扑可在固定增益为 2000 的情况下产生 2.8MHz 的宽带宽，从而无需后续增益级。1.3nV/√Hz 的超低本底噪声更大限度地降低了与高分辨率模数转换器 (ADC) 对接时对等效位数 (ENOB) 的影响。INA848 提供了在增益级（引脚 2 和 3）之间添加滤波器的灵活性，可保持足够的信号完整性。凭借这些特性，INA848 成为要求高精度测量（例如高端医疗仪器、脑电图、振动传感和位移测量）的应用的理想选择。该器件专为 8V 至 36V 单电源或 ±4V 至 ±18V 双电源而设计。
商品特性
- 固定增益为 2000V/V
- 可访问内部节点以进行过滤
- 超低噪声:1.5nV/√Hz 输入电压噪声（最大值）
- 精密超级ß输入性能
- 低失调电压:35µV（最大值）
- 低失调电压漂移:0.45μV/℃（上限）
- 低输入偏置电流:25nA（典型值）
- 低增益漂移:5ppm/℃（最大值）
- 带宽:2.8 MHz
- 压摆率:45 V/µs
- 共模抑制:132dB（最小值）
- 单电源供电范围:8 V 至 36 V
- 双电源供电范围:±4 V 至 ±18V
- 额定温度范围:-40℃ 至 +125℃
- 封装:8 引脚 SOIC
应用领域
- 外科手术设备
- 心电图 (ECG)
- 超声波扫描仪
- 半导体测试
- 数据采集 (DAQ)
- 振动分析
