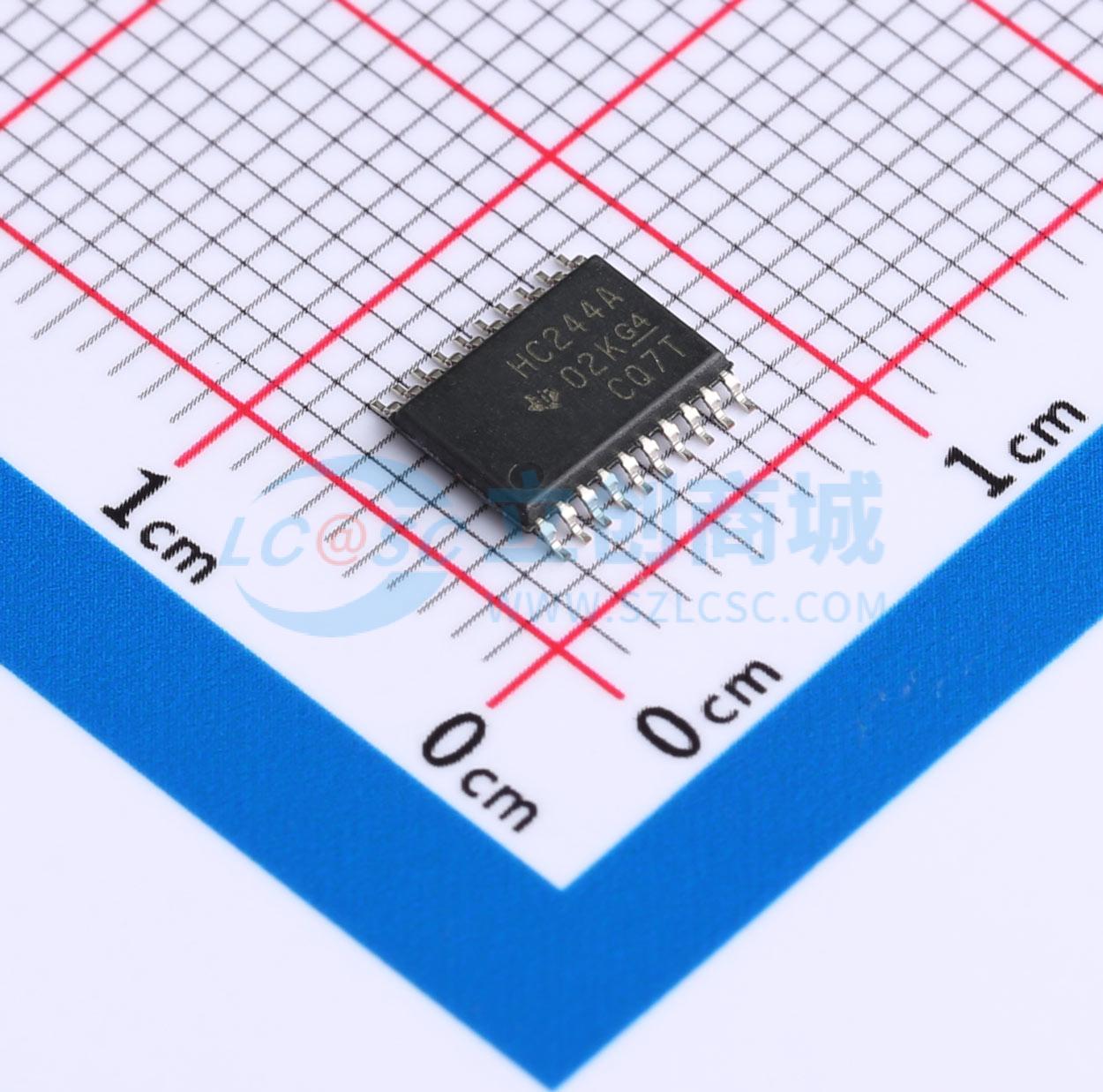

温馨提醒：图片仅供参考，商品以实物为准

SN74HC244APWR

具有三态输出的八路缓冲器和线路驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

私有库下单最高享92折

描述: SN74HC244 具有三态输出的 8 通道、2V 至 6V 缓冲器
品牌名称: TI(德州仪器)
商品型号: SN74HC244APWR
商品编号: C2866107
商品封装: TSSOP-20
包装方式: 编带
商品毛重: 0.29克(g)

商品参数

商品概述

SNx4HC244 八路缓冲器和线路驱动器专门设计用于提高三态存储器地址驱动器、时钟驱动器以及总线导向接收器和发送器的性能和密度。SNx4HC244 器件配备两个具有独立输出使能 (OE) 输入的 4 位缓冲器和驱动器。当 OE 为低电平时，该器件将来自 A 输入的同相数据传递到 Y 输出。当 OE 为高电平时，输出处于高阻态。

商品特性

2V 至 6V 的宽工作电压范围
高电流输出可驱动多达 15 个 LSTTL 负载
三态输出驱动总线或缓冲存储器地址寄存器
低功耗：ICC，80 μA（最大值）
tpd 典型值 = 11ns
±6mA 输出驱动（电压为 5V 时）
低输入电流，最大值为 1μA

应用领域

服务器
发光二极管 (LED) 显示屏
网络交换机
电信基础设施
电机驱动器
I/O 扩展器

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输出类型	三态
	工作电压	2V~6V
	元件数	2
	每个元件位数	4
	通道类型	单向

	属性	参数值
	灌电流(IOL)	7.8mA
	拉电流(IOH)	7.8mA
	系列	74HC
	工作温度	-40℃~+85℃
	静态电流(Iq)	80uA
	传播延迟(tpd)	11ns@6V,50pF
