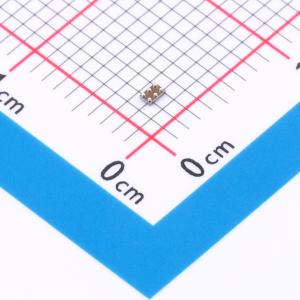

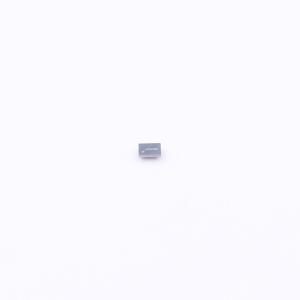

SN74AUC2G34YZPR
双缓冲门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74AUC2G34 2 通道、0.8V 至 2.7V 高速缓冲器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74AUC2G34YZPR
- 商品编号
- C2866888
- 商品封装
- DSBGA-6
- 包装方式
- 编带
- 商品毛重
- 0.021375克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | - | |
| 输出类型 | 推挽式 | |
| 工作电压 | 0.8V~2.7V | |
| 元件数 | 2 | |
| 每个元件位数 | 1 | |
| 通道类型 | 单向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 9mA | |
| 拉电流(IOH) | 9mA | |
| 系列 | 74AUC | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流(Iq) | 10uA | |
| 传播延迟(tpd) | 1.6ns@1.8V,15pF | |
| 功能特性 | 掉电隔离 |
商品概述
该产品是型号为SN74AUC2G34的双缓冲门芯片，实现正逻辑下Y=A的布尔功能，可在0.8V~2.7V供电电压下工作，专门设计适配1.65V~1.95V的供电电压工作，支持部分掉电模式应用。NanoFree封装技术将裸片作为封装。
商品特性
- 提供NanoFree封装，另有DBV、DCK、DRL、YZP多种封装规格可选
- 针对1.8V工作优化，具备3.6V I/O容差，支持混合模式信号操作
- 支持低于1V的低电压工作
- 1.8V供电下最大传输延迟tpd为1.6ns
- 低功耗，1.8V供电下功耗为10μA
- 1.8V供电下输出驱动能力为±8mA
- 闩锁性能超过100mA，符合JESD 78 II类标准
- ESD保护性能符合JESD 22标准
- ESD防护等级为：人体模型2000V，机器模型200V，带电器件模型1000V
- 集成Ioff电路，器件掉电时禁用输出，可防止损坏性回流电流通过器件
- 所有未使用输入需接VCC或GND，以保证器件正常工作
