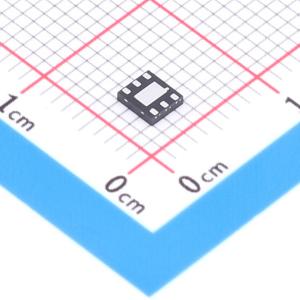

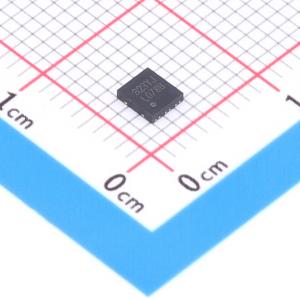

LP8340ILDX-ADJ/NOPB

1A 10V

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LP8340 1A、10V、低 IQ、低压降稳压器
品牌名称: TI(德州仪器)
商品型号: LP8340ILDX-ADJ/NOPB
商品编号: C2866898
商品封装: WSON-6-EP(2.9x3.3)
包装方式: 编带
商品毛重: 0.036克(g)

商品参数

商品概述

LP8340低压差CMOS线性稳压器有5V、3.3V、2.5V、1.8V和可调输出版本。采用6引脚WSON封装和3引脚PFM封装。LP8340可提供高达1.0A的输出电流。 5.0V版本在1.0A时的典型压差为420mV，3.3V版本在1.0A时为540mV，2.5V版本在1.0A时为670mV，1.8V版本在800mA时为680mV。 LP8340包含一个齐纳微调带隙电压基准、折返式限流和热过载限制功能。 LP8340采用PMOS输出晶体管，与PNP型低压差稳压器不同，它不需要基极驱动电流。这使得该器件在工作温度、电源电压范围内以及无论负载电流大小如何，接地电流都保持在小于50μA。

商品特性

典型输出电压容差±1.5%
1.0A时典型压差420mV（输出电压 = 5V）
宽工作范围2.7V至10V
内置1.0A PMOS输出晶体管
典型静态电流19μA
热过载限制
折返式限流
齐纳微调带隙基准
节省空间的WSON封装
温度范围：LP8340C 0°C至125°C，LP8340I -40°C至125°C

应用领域

硬盘驱动器
笔记本电脑
电池供电电子设备
便携式仪器

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	10V
	输出电流	1A
	电源纹波抑制比(PSRR)	55dB@(120Hz)
	压差	-

	属性	参数值
	静态电流(Iq)	19uA
	噪声	250uVrms
	特性	过热保护；过流保护
	工作温度	-40℃~+125℃@(Ta)
	输出极性	正极
	输出通道数	1
