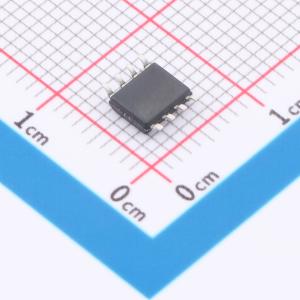

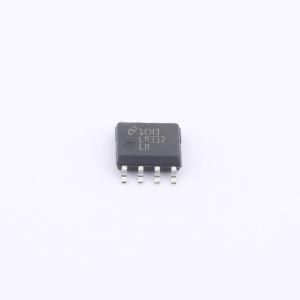

温馨提醒：图片仅供参考，商品以实物为准
LM337LM/NOPB
1.2V~37V 100mA 40V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LM337L 100mA 负电压可调节线性稳压器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM337LM/NOPB
- 商品编号
- C2866906
- 商品封装
- SOIC-8
- 包装方式
- 管装
- 商品毛重
- 0.175克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出极性 | 负极 | |
| 工作电压 | 40V | |
| 输出电压 | 1.2V~37V | |
| 输出电流 | 100mA |
| 属性 | 参数值 | |
|---|---|---|
| 电源纹波抑制比(PSRR) | 60dB@(120Hz) | |
| 功能特性 | 短路保护；过流保护；热关断 | |
| 工作温度 | -25℃~+125℃ | |
| 输出类型 | 可调 | |
| 输出通道数 | 1 |
商品概述
LM337L是一款可调三引脚负电压稳压器，可在-1.2 V至-37 V输出范围内提供100 mA电流。LM337L使用简单，仅需要两个外部电阻即可设置输出电压。其线性调整率和负载调整率均优于标准固定稳压器。LM337L采用标准易用的TO-92晶体管封装。除了性能高于固定稳压器，LM337L还提供完整的过载保护。芯片内置电流限制、热过载保护和安全区保护。即使调整引脚断开连接，所有过载保护电路仍可完全正常工作。通常仅需一个1-µF固体钽输出电容，除非器件距离输入滤波电容超过6英寸，这种情况下需要输入旁路。可增加更大的输出电容来改善瞬态响应。对调整引脚进行旁路处理可实现非常高的纹波抑制比，这是标准三引脚稳压器难以实现的。除替换固定稳压器外，LM337L还可用于多种其他应用。由于该稳压器是浮动结构，仅监测输入输出压差，因此只要不超过最大输入输出压差，就可以对几百伏的电源进行稳压。LM337L可构成简单可调开关稳压器、可编程输出稳压器；在调整端和输出端之间连接固定电阻，LM337L还可用作精密电流稳压器。将调整引脚钳位到地可将输出设置为1.2 V（此时大多数负载消耗电流很小），从而实现带电子关断的电源。LM337L提供标准TO-92晶体管封装和标准SO-8表面贴装封装。额定工作温度范围为–25℃至125℃。对于需要输出电流超过0.5 A和1.5 A的应用，LM137系列可能适用；正电源配套产品可选LM117和LM317L系列。
商品特性
- 输出可调低至1.2 V
- 保证100-mA输出电流
- 线性调整率典型值为0.01%/V
- 负载调整率典型值为0.1%
- 电流限随温度保持恒定
- 无需储备多种电压规格的器件
- 标准三引脚晶体管封装
- 80-dB纹波抑制
- 输出具备短路保护
应用领域
- 工业电源
- 工厂自动化系统
- 楼宇自动化系统
- PLC系统
- 仪器仪表
- IGBT驱动负栅极电源
- 网络设备
- 机顶盒
