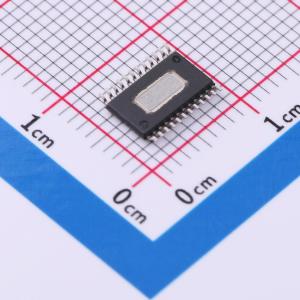

温馨提醒：图片仅供参考，商品以实物为准

TPS70351PWP

1.8V 2A 9V

描述: 具有集成 SVS 的双路输出 2A/1A 低压降稳压器 24-HTSSOP -40 to 125
品牌名称: TI(德州仪器)
商品型号: TPS70351PWP
商品编号: C2866974
商品封装: HTSSOP-24-EP
包装方式: 管装
商品毛重: 2.641克(g)

商品参数

	属性	参数值
	静态电流(Iq)	250uA
	噪声	78uVrms
	功能特性	输入欠压保护；使能控制；复位功能；工作状态指示；输出放电；电源时序控制；过流保护；热关断
	工作温度	-40℃~+125℃@(Tj)
	输出类型	固定
	输出通道数	2

商品概述

TPS703xx系列是面向分电压系统、集成SVS的双输出低压降稳压器，可为需要双输出电压稳压器的各类应用提供完整的电源管理解决方案，时序功能可轻松编程，提供系统级完整解决方案。器件具备低压降特性，自带电源上电顺序控制，无需额外添加滤波旁路电容即可实现低噪声输出性能，搭配47μF低等效串联电阻电容即可保持稳定，提供固定电压和可调电压多种输出选项，1号稳压器最大支持1A输出电流，2号稳压器最大支持2A输出电流，独立电压输入可支持配置源电源，采用PMOS导通元件，静态电流极低且不随输出负载变化。

商品特性

提供双输出电压，适配分电源应用
具备独立使能功能
1号稳压器输出电流范围为1A，2号稳压器输出电流范围为2A
快速瞬态响应
多种输出电压选项：3.3V/2.5V、3.3V/1.8V、3.3V/1.5V、3.3V/1.2V，以及双可调输出
集成带120ms延迟的开漏上电复位
为1号稳压器配备开漏电源正常检测输出
典型静态电流低至185μA
待机状态下输入电流仅为2μA
无旁路电容时输出噪声为78μV RMS
具备快速输出电容放电功能
集成两个手动复位输入
在全负载和温度范围内输出精度为2%
具备欠压锁定功能
采用24引脚PowerPAD TSSOP封装
集成热关断保护功能
可通过引脚控制两个稳压器的上电顺序，支持两种上电顺序配置
具备睡眠模式，关闭器件后可大幅降低输入电流
稳压器禁用时内部放电晶体管可自动对输出电容放电
每个稳压器输入配备欠压锁定电路，输入电压达到2.5V后才会开启对应输出

应用领域

分电压系统
DSP电源应用
处理器电源应用
ASIC应用
FPGA应用
需要双输出电压稳压器的各类数字应用

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出极性	正极
	工作电压	9V
	输出电压	1.8V；3.3V
	输出电流	1A；2A
	电源纹波抑制比(PSRR)	65dB@(1kHz)
	压差	160mV@(1A)
