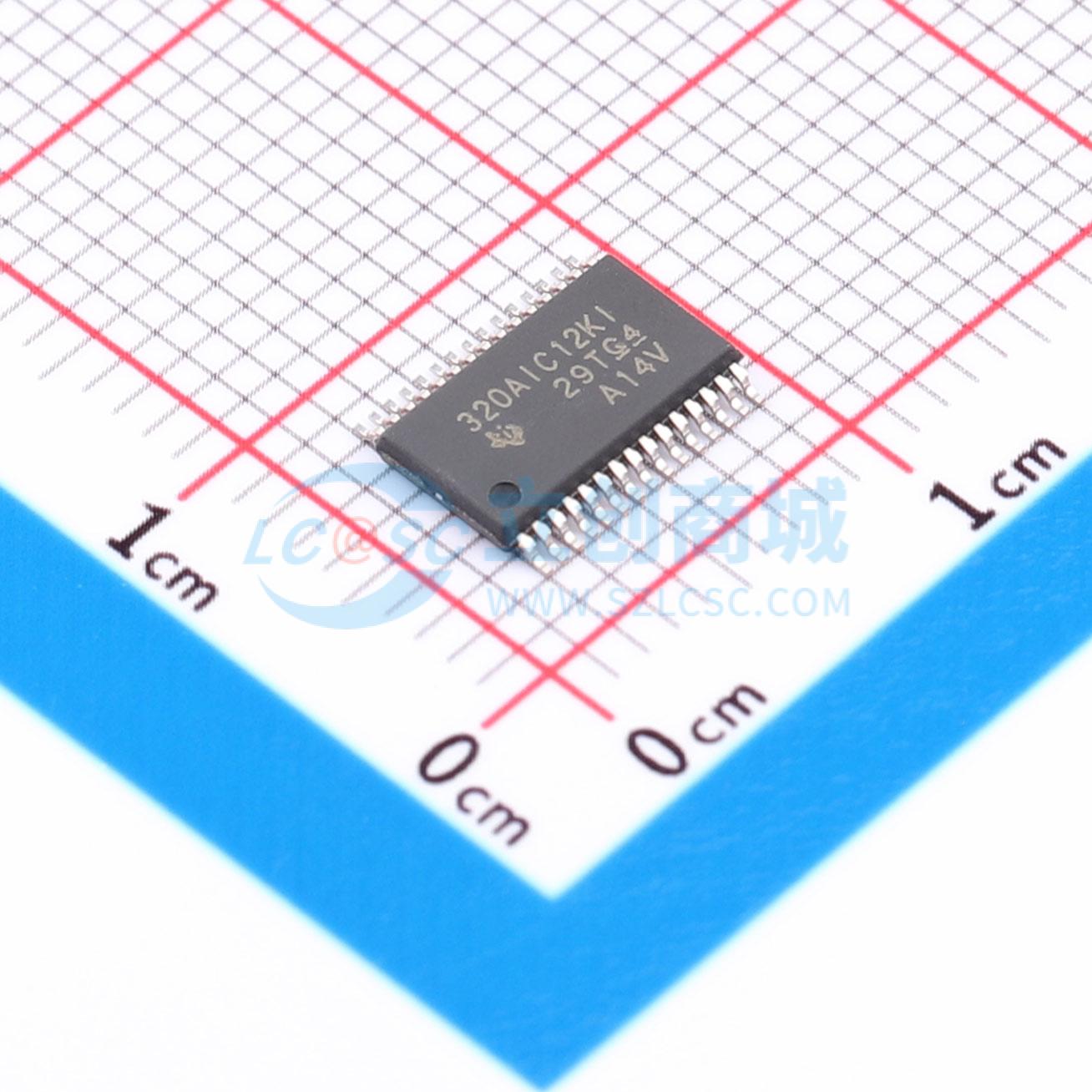

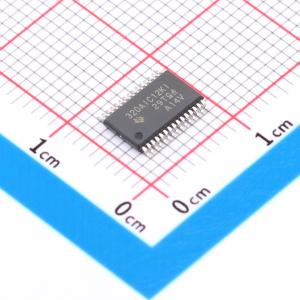

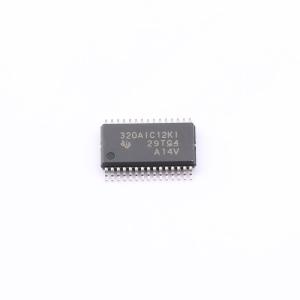

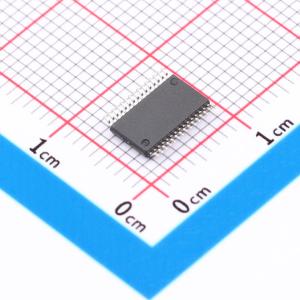

TLV320AIC12KIDBTR

TLV320AIC1x 是一款真正的低成本、低功耗、高集成度、高性能单声道语音编解码器。它具有一个 16 位模数（A/D）通道和一个 16 位数模（D/A）通道。 TLV320AIC1x 使用过采样 sigma-delta 技术和可编程采样率，实现高分辨率的数模（D/A）和模数（A/D）信号转换。 TLV320AIC1x 采用智能时分复用串行端口（SMARTDM™）。SMARTDM 端口是一种 TDM 格式的同步 4 线串行端口，可与德州仪器（TI）的 DSP（如 TMS320C5000™、TMS320C6000™）和微控制器实现无缝接口。SMARTDM 支持连续数据传输模式和即时重新配置编程模式。TLV320AIC1x 可与任何基于 SMARTDM 的设备无缝级联，形成多通道编解码器，最多 16 个 TLV320AIC1x 编解码器可级联到单个串行端口。 TLV320AIC1x 还提供灵活的主机端口。主机端口接口是一个两线串行接口，可通过编程设置为工业标准 I²C 或简单的 S²C（启停通信协议）。 TLV320AIC1x 还集成了大多数语音频段应用所需的所有关键功能，包括麦克风前置放大器、手机放大器、耳机放大器、抗混叠滤波器（AAF）、输入/输出可编程增益放大器（PGA）和可选的低通 IIR/FIR 滤波器。AIC12K 还包括一个 8Ω 扬声器驱动器。 TLV320AIC1x 实现了广泛的电源管理功能，包括设备掉电、独立的软件控制以关闭 ADC、DAC、运算放大器和 IIR/FIR 滤波器（旁路），以最大限度地节省系统功耗。TLV320AIC1x 在 3.3V 电压下仅消耗 11.2mW 功率。 TLV320AIC1x 可在 2.7V 至 3.6V 电源下实现低功耗运行，再加上广泛的电源管理功能，使其非常适合便携式应用，包括无线配件、免提车载套件、VOIP、电缆调制解调器和语音处理。其低群延迟特性使其适用于单通道或多通道主动控制应用。 TLV320AIC1x 的工作温度范围为商业级 0℃ 至 70℃ 和工业级 -40℃ 至 85℃。TLV320AIC1xk 的工作温度范围为工业级 -40℃ 至 85℃。

• 单声道 16 位过采样 sigma-delta A/D 转换器
• 单声道 16 位过采样 sigma-delta D/A 转换器
• 支持最高 100MHz 的主时钟，允许将 DSP 输出时钟用作主时钟
• 可选 FIR/IIR 滤波器，具备旁路选项
• 可编程采样率高达：
  • 使用片上 IIR/FIR 滤波器时最大 26Ksps
  • 旁路 IIR/FIR 滤波器时最大 104Ksps
• 片上 FIR 为 ADC 产生 84dB 的信噪比，为 DAC 产生 92dB 的信噪比
• 智能时分复用（SMARTDM™）串行端口
  • 与 DSP 实现无缝 4 线接口
  • 自动级联检测（ACD）可自动生成主/从设备地址
  • 编程模式允许即时重新配置
  • 连续数据传输模式可最小化位时钟速度
  • 支持每个设备不同的采样率
  • 涡轮模式可最大化位时钟以实现更快的数据传输，并允许多个串行设备共享同一总线
  • 最多允许 16 个设备连接到单个串行端口
• 主机端口
  • 可选 2 线接口
• 模拟和数字侧音抗混叠滤波器（AAF）
• 可编程输入和输出增益控制（PGA）
• 麦克风/手机/耳机放大器
• AIC12K 具有 8Ω 扬声器驱动器
• 具备硬件/软件掉电模式的电源管理
• 30μV 独立软件控制 ADC 和 DAC 掉电
• 与常见的 TMS320™ DSP 系列和微控制器完全兼容
• 电源
  • 1.65V - 1.95V 数字核心电源
  • 1.1V - 3.6V 数字 I/O
  • 2.7V - 3.6V 模拟电源
• 功耗（P_D）
  • 标准操作下 3.3V 时为 11.2mW
  • 带耳机驱动器时 3.3V 为 17.8mW
• 内部参考电压（V_ref）
• 2 的补码数据格式
• 测试模式，包括数字回环和模拟回环

• 数码相机
• 无线配件
• 免提车载套件
• VOIP
• 电缆调制解调器
