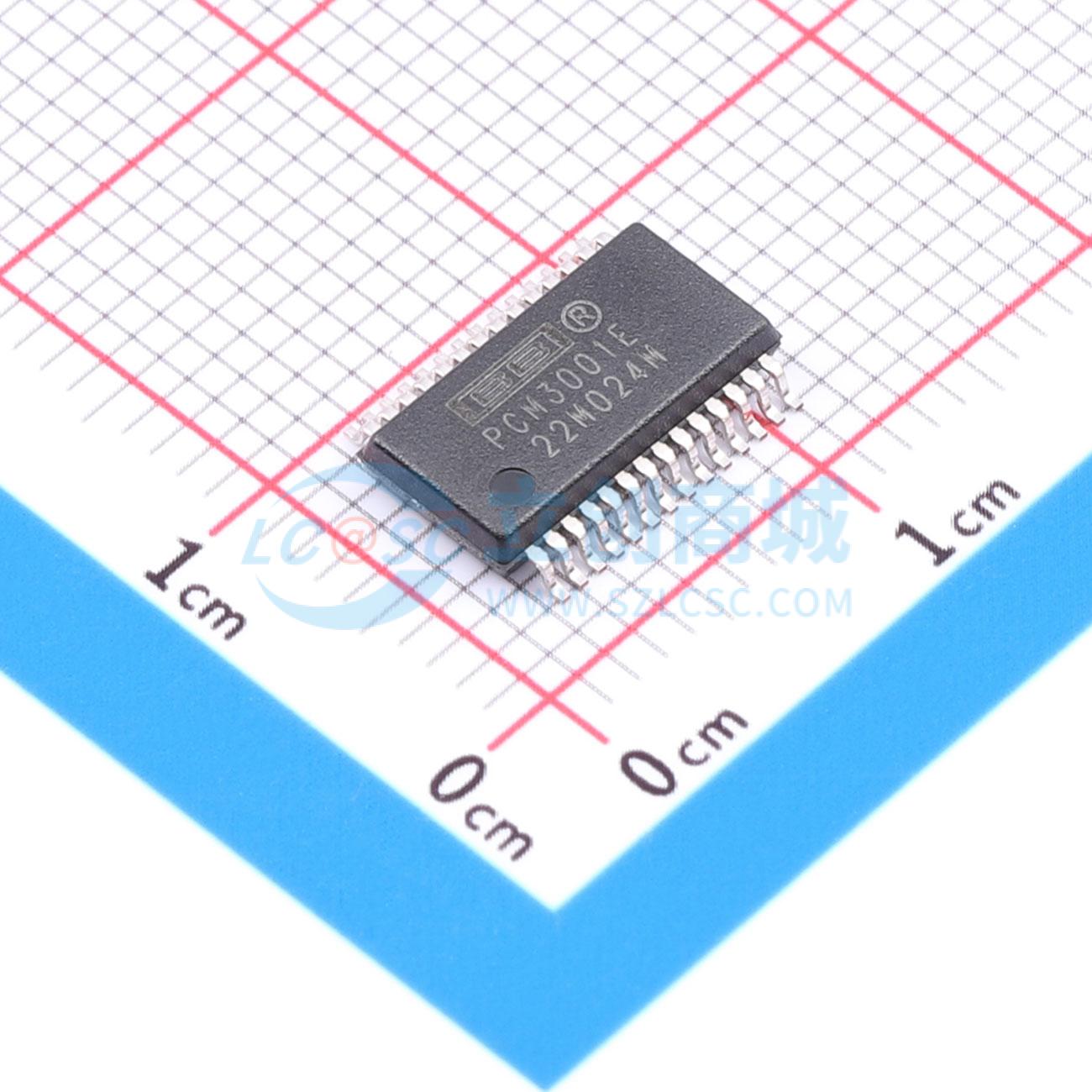

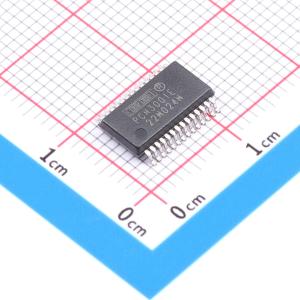

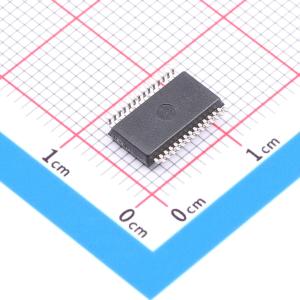

PCM3001E/2K

PCM3000/3001是一款低成本单芯片立体声音频编解码器（模数和数模转换器），具有单端模拟电压输入和输出功能。 ADC和DAC均采用64倍过采样的∆-Σ调制技术。ADC包含一个数字抽取滤波器，DAC包含一个8倍过采样数字插值滤波器。DAC还具备数字衰减、去加重、无限零检测和软静音功能，构成一个完整的子系统。PCM3000/3001支持左对齐、右对齐、I2S或DSP数据格式。 PCM3000可通过三线串行接口进行编程，以实现特殊功能和数据格式。PCM3001可通过引脚进行数据格式编程。 PCM3000和PCM3001采用高度先进的CMOS工艺制造，采用小型28引脚SSOP封装。PCM3000/3001适用于各种对成本敏感且要求高性能的消费类应用。

• 单片18位∆Σ ADC和DAC
• 16位或18位输入/输出数据
• 支持七种可选格式 立体声ADC：
  • 单端电压输入
  • 64倍过采样数字滤波器
    • 通带波纹：±0.05 dB
    • 阻带衰减：-65 dB
  • 高性能：
    • 总谐波失真加噪声（THD+N）：–88 dB
    • 信噪比（SNR）：94 dB
    • 动态范围：94 dB
  • 数字高通滤波器
• 立体声DAC
  • 单端电压输出
  • 模拟低通滤波器
  • 8倍过采样数字滤波器
    • 通带波纹：±0.17 dB
    • 阻带衰减：35 dB
  • 高性能：
    • 总谐波失真加噪声（THD+N）：–90 dB
    • 信噪比（SNR）：98 dB
    • 动态范围：97 dB
• 特殊功能（PCM3000）：
  • 数字去加重
  • 数字衰减（256级）
  • 软静音
  • 数字环回
• 采样率：4 kHz至48 kHz
• 系统时钟：256 fs、384 fs、512 fs
• 单5V电源供电
• 小型封装：SSOP - 28

• 采样键盘
• 数字混音器
• 迷你光盘录音机
• 硬盘录音机
• 卡拉OK系统
• 基于DSP的汽车音响
• 数字音频磁带（DAT）录音机
• 视频会议
