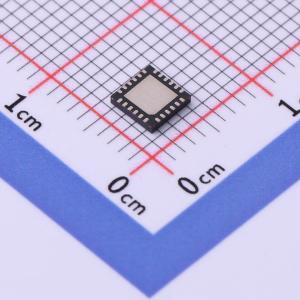

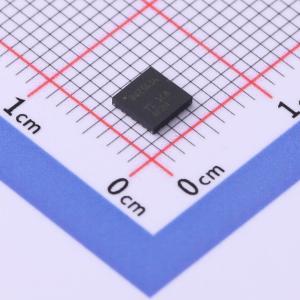

温馨提醒：图片仅供参考，商品以实物为准

BQ25616RTWR

具备电源路径管理功能和1.2-A升压功能的独立单节电池、3.0-A降压电池充电器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: BQ25616 具有电源路径和 1.2A 升压操作的独立式单节 3.0A 降压型电池充电器
品牌名称: TI(德州仪器)
商品型号: BQ25616RTWR
商品编号: C2866447
商品封装: QFN-24-EP(4x4)
包装方式: 编带
商品毛重: 0.26克(g)

商品参数

商品概述

BQ25616/616J是一款高度集成的3A开关模式电池充电管理和系统电源路径管理器件，适用于单节锂离子和锂聚合物电池。该解决方案高度集成了输入反向阻断FET（RBFET，Q1）、高端开关FET（HSFET，Q2）、低端开关FET（LSFET，Q3）以及系统与电池之间的电池FET（BATFET，Q4）。低阻抗电源路径优化了开关模式的运行效率，减少了电池充电时间，并在放电阶段延长了电池续航时间。

BQ25616/616J是一款高度集成的3A开关模式电池充电管理和系统电源路径管理器件，适用于锂离子和锂聚合物电池。它具备快速充电功能，支持高输入电压，适用于包括扬声器、工业和医疗便携式设备在内的广泛应用。其低阻抗电源路径优化了开关模式的运行效率，减少了电池充电时间，并在放电阶段延长了电池续航时间。其输入电压和电流调节功能可向电池提供最大充电功率。

该解决方案高度集成了输入反向阻断FET（RBFET，Q1）、高端开关FET（HSFET，Q2）、低端开关FET（LSFET，Q3）以及系统与电池之间的电池FET（BATFET，Q4）。它还集成了用于高端栅极驱动的自举二极管，简化了系统设计。硬件设置和状态报告便于对充电解决方案进行配置。

该器件支持多种输入源，包括标准USB主机端口、USB充电端口、符合USB标准的高压适配器和无线电源。它符合USB 2.0和USB 3.0电源规范，具备输入电流和电压调节功能。

商品特性

高效的1.5MHz同步开关模式降压充电器
5V输入、2A充电时，充电效率达92%
充电电压调节精度为±0.5%
可通过VSET引脚调节充电电压
支持4.1V、4.2V和4.35V，调节精度为±0.4%
充电电流调节精度为±6%
输入电流调节精度为±7.5%
支持JEITA（BQ25616J）或热/冷（BQ25616）温度感应曲线
10小时充电安全定时器
支持USB即插即用（OTG）
5V升压转换器，输出电流高达1.2A
1A输出时，升压效率达92%
精确的恒流（CC）限制
软启动，可承受高达500μF的容性负载
轻载运行时采用PFM模式
单输入，支持USB输入、高压适配器或无线电源
支持4V至13.5V的输入电压范围，绝对最大输入额定值为22V
130ns快速关断输入过压保护，可选外部OVPFET，可承受高达30V的输入电压
可通过ILIM引脚编程设置输入电流限制（IINDPM）
VINDPM阈值自动跟踪电池电压以实现最大功率传输
自动检测USB SDP、CDP、DCP和非标准适配器
窄VDC（NVDC）电源路径管理
无电池或电池深度放电时系统可即时启动
低RDSON为19.5mΩ的BATFET，可最大程度减少充电损耗并延长电池续航时间
系统待机时，电池泄漏电流低至9.5μA
高度集成，包括所有MOSFET、电流感应和环路补偿
安全相关认证：IEC 62368-1 CB认证

应用领域

电子销售点（EPOS）
无线扬声器
工业、医疗、便携式电子设备

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交56单

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	4V~13.5V
	最大充电电流	3A
	充电饱和电压	4.2V
	放电截止电压	-

	属性	参数值
	电池类型	锂电池
	电池节数	1
	工作温度	-40℃~+85℃
	电池温度检测	支持
	静态电流(Iq)	9.5uA
