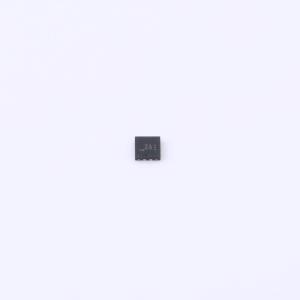

温馨提醒：图片仅供参考，商品以实物为准

TUSB216RWBR

TUSB216 USB 2.0 高速信号调节器带BC 1.2控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TUSB216是一款第三代USB 2.0高速信号调节器，设计用于补偿传输通道中的电容负载和电阻负载导致的AC损耗和DC损耗。支持低速、全速和高速信号，集成BC 1.2 CDP电池充电控制器。
品牌名称: TI(德州仪器)
商品型号: TUSB216RWBR
商品编号: C2866459
商品封装: X2-QFN-12(1.6x1.6)
包装方式: 编带
商品毛重: 0.008克(g)

商品参数

商品概述

TUSB216是一款第三代USB 2.0高速信号调理器，旨在补偿传输通道中的交流损耗（由容性负载引起）和直流损耗（由电阻性损耗引起）。 TUSB216采用专利设计，通过边缘增强器加快USB 2.0高速信号的转换沿，并通过直流增强功能提高静态电平。此外，TUSB216还具备预均衡功能，可提高接收器灵敏度，并在使用较长电缆的应用中补偿符号间干扰（ISI）抖动。TUSB216不会影响USB低速和全速信号特性。 TUSB216可在不改变数据包时序、不增加传播延迟或等待时间的情况下改善信号质量。 TUSB216有助于系统使用长达5米的电缆通过USB 2.0高速近端眼图合规性测试。 TUSB216与USB即插即用（OTG）和电池充电（BC 1.2）协议兼容。可通过控制引脚启用集成的BC 1.2电池充电控制器。

商品特性

宽电源电压范围：2.3 - 6.5 V
超低的USB断开和关断功耗
提供USB 2.0高速信号调理
兼容USB 2.0、OTG 2.0和BC 1.2
支持低速、全速、高速信号传输
集成BC 1.2 CDP电池充电控制器
主机/设备无关
支持长达5米的电缆长度
通过外部下拉电阻值可选择四种信号增强（边缘增强和直流增强）设置
通过上拉或下拉可选择三种RX灵敏度设置，以补偿高损耗应用中的ISI抖动
使用两个TUSB216器件时支持长达10米的电缆长度
可扩展解决方案 - 对于高损耗应用，设备可进行菊花链连接
引脚与TUSB211/212/214（3.3V）兼容

应用领域

笔记本电脑、台式机/扩展坞
便携式电子设备
平板电脑
手机
电视
有源电缆、电缆延长器

	属性	参数值
	商品目录	USB转换芯片
	应用功能	-
	USB协议版本	USB 2.0
	通道数	-
	工作电压	2.3V~6.5V

	属性	参数值
	数据速率	480Mbps
	工作温度	0℃~+70℃@(Ta)
	工作电流	36mA
	静态电流	1.4mA
